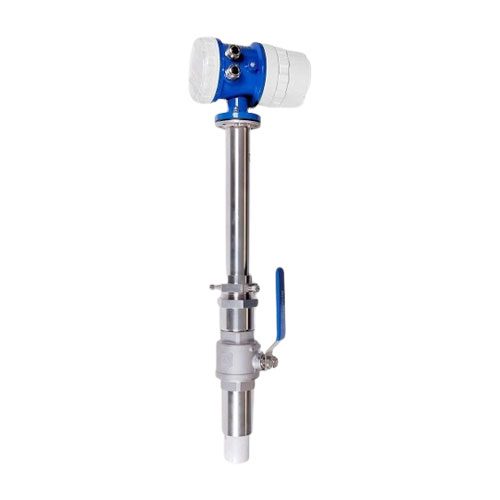

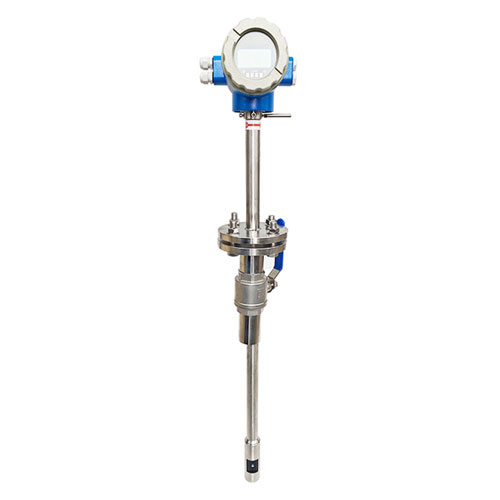

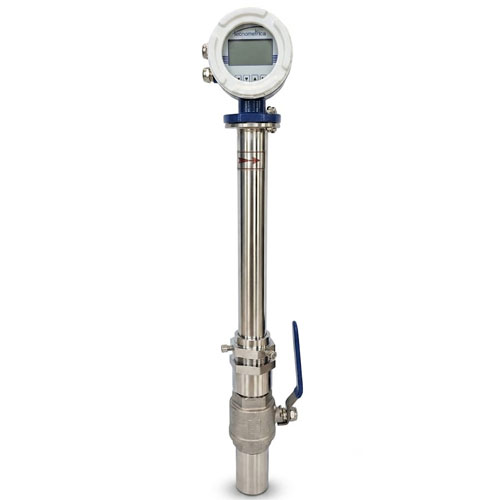

Sensor de Flujo Electromagnético de Inserción

Name: Sensor de Flujo Electromagnético de Inserción
Brand: Tecnométrica
SKU: 580i
Availability: InStock

El sensor de flujo electromagnético de inserción diseñado para ofrecer mediciones precisas, económicas y confiables en tuberías de gran diámetro. Gracias a su diseño compacto e inteligente, permite una instalación sencilla sin necesidad de hacer cortes o instalaciones grandes que detengan el proceso. Es ideal para aplicaciones en agua potable, aguas residuales, riego y procesos industriales donde se requiere una solución de medición rentable con mantenimiento mínimo. El diámetro mínimo de tubería requerido para este modelo es DN200 (8″ pulgadas)

El equipo puede solicitarse con un módulo de comunicación para monitoreo de datos remoto en una app.

SKU: 580i Categorías: Medidor de flujo electromagnético, Medidores de Flujo Brand: Tecnométrica

Descripción

CARACTERISTICAS DEL SENSOR DE FLUJO:

Sensor de inserción tipo hot-tap (instalación sin interrupción del flujo).
Tecnología electromagnética de alta precisión.

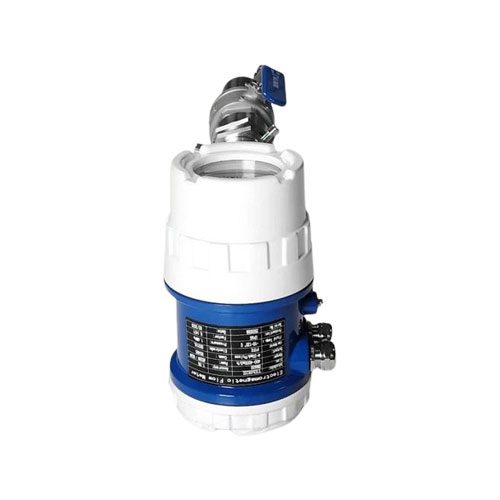

Transmisor inteligente con display LCD retroiluminado.
Interfaz de usuario intuitiva con teclado integrado.
Salidas análogas 4-20 mA, pulso y Modbus RS485.
Compensación automática de temperatura.
Rango de medición amplio con alta estabilidad.
Función de diagnóstico y autocomprobación.
Protección IP65 / IP68 opcional en sensor.

VENTAJAS:

Instalación sin corte de proceso, ideal para sistemas en operación continua.
Bajo costo de mantenimiento gracias a la ausencia de partes móviles.
Alta compatibilidad con múltiples diámetros de tubería (DN200 a DN2000).
Flexible y versátil, se adapta a líquidos conductivos como agua potable, industrial o residual.
Medición bidireccional con registro de flujo total y parcial.
Alta confiabilidad incluso en condiciones difíciles o con burbujas de aire.

ESPECIFICACIONES

Modelo	5100
Tipo de sensor	Electromagnético de inserción
Rango de tuberías compatibles	DN200 – DN2000
Rango de velocidad del flujo	0.1 – 10 m/s
Precisión	±1.5% del valor medido (típico)
Requisitos de conductividad	≥20 µS/cm
Material del electrodo	Acero inoxidable 316L
Material del cuerpo	Acero inoxidable / Aleación de aluminio (según versión)
Protección del transmisor	IP65
Protección del sensor	IP65 / IP68 (opcional sumergible)
Salidas	4-20 mA, Pulso, RS485 (Modbus RTU) a elegir
Alimentación	24 VDC / 220 VAC a elegir
Display	LCD retroiluminado, con lectura instantánea y menú de configuración
Temperatura del medio	0 – 80 °C
Presión máxima	1.6 MPa (según sistema de montaje)
Montaje	Brida de inserción o adaptador hot-tap
Certificaciones	CE / ISO9001

Para elegir el medidor de flujo electromagnético correcto es de suma importancia tener la siguiente información y considerar los puntos que se detallan a continuación, de lo contrario podría tener problemas en la medición.

Datos a saber:

Qué líquido se desea medir
Flujo mínimo, máximo y flujo normal
Presión máxima a trabajar
Temperaturas mínimas y máximas
Tipo de alimentación (corriente o baterías)
Señal de salida requerida (análoga, digital, pulsos)
Material del electrodo y cuerpo en caso de tener requerimientos especiales

Consideraciones:

El líquido medido debe tener cierta conductividad, t ≥20µS /cm
La máxima presión a trabajar no debe exceder la presión especificada del medidor de flujo.
Las temperaturas mínimas y máximas de trabajo deben estar dentro del rango especificado por el medidor de flujo.
Se deberá verificar si existe presión negativa.
