Medidor de Flujo Másico de Gas Térmico RC-RS

Name: Medidor de Flujo Másico de Gas Térmico RC-RS
Brand: Tecnométrica
SKU: 432R
Availability: InStock

El medidor de flujo másico térmico está diseñado bajo el principio de difusión térmica utilizando el método de diferencia de temperatura constante para una medición precisa del flujo de gas. Su construcción compacta, alto grado de digitalización, instalación sencilla y exactitud de medida lo hacen idóneo para aplicaciones industriales y de control de procesos.
El sensor contiene dos resistencias de platino (RTD): una mide la temperatura real del proceso y la otra se mantiene a una diferencia de temperatura constante por encima de la primera. Al circular el gas, el efecto de enfriamiento sobre el elemento calentado obliga a entregar más potencia eléctrica para mantener el diferencial; esa potencia es directamente proporcional al flujo másico del gas, por lo que la medición no requiere compensación adicional de temperatura ni de presión.

SKU: 432R Categorías: Medidores de Flujo, Medidores de Flujo Mecánicos Brand: Tecnométrica

Descripción

Características principales

Principio de Medición Térmico: Mide el flujo másico de gas directamente sin compensación de presión o temperatura.
Tecnología de dispersión térmica de alta precisión: Tiene precisión de ±1.5% y repetibilidad de ±0.2%
Construcción Robusta: Fabricado con una carcasa de aluminio fundido a presión.
Amplio Rango de Aplicaciones: Adecuado para todos los gases excepto el gas acetileno, incluso aquellos que contienen polvo, arena, humedad y varios gases corrosivos.
Salida de Señal Versátil: Ofrece salidas 4-20mA, RS232 y RS485 para integración con sistemas de control.
Display en Sitio: Pantalla de 16 dígitos y 4 líneas para visualización local.
Alta Protección: Clase de protección IP65, lo que lo hace adecuado para diversos entornos.
Materiales Resistentes: Sensor de platino y tubo de protección fabricados con materiales como 1Cr18Ni9Ti, Hastelloy, Titanio, 316L SS, Aluminio, 304 SS. (seleccionable)

Ventajas clave

Medición Precisa: Ofrece una precisión de medición de ±1.5% y una repetibilidad de ±0.2%.
Amplio Rango de Flujo: Capaz de medir flujos desde 0.05 m/s hasta 100 m/s.
Adaptabilidad a Diversos Diámetros de Tubería: Rango de diámetro de tubería de φ32 a φ2000.
Uso en Condiciones Adversas: Puede operar con gases que contienen polvo, arena, humedad y gases corrosivos.
Amplio Rango de Temperatura: Soporta rangos de temperatura de 0∼100∘C, 10∼150∘C, y −30∼200∘

Aplicaciones

Medición de consumo de aire comprimido
Monitoreo de gas natural
Sistemas de biogás
Control de oxígeno en procesos industriales
Medición de nitrógeno en líneas de proceso
Supervisión de gases combustibles
Hornos industriales
Sistemas de combustión
Detección de fugas de gas
Automatización industrial
Monitoreo energético de plantas
Control de gases en tratamiento de aguas residuales
Aplicaciones en metalurgia y gases de alto horno

Especificaciones:

Categoría	Especificación
Medio de medición	Gases comunes en estado estable (no medibles: gases inestables como acetileno y tricloruro de boro)
Tipo de conexión	Inserción (Insertion) / Brida o Wafer (Flange/Wafer)
Tamaño de tubería	Inserción: DN65 a DN4000 mm \| Brida/Wafer: DN15 a DN2000 mm
Rango de flujo	Velocidad: 0.1 Nm/s hasta 120 Nm/s (rango ampliable; ver tabla de rangos por DN y tipo de gas)
Precisión	±1 % a ±2.5 %
Repetibilidad	±0.2 %
Temperatura de operación	Sensor (transductor): -40 a +450 °C \| Convertidor: -20 a +45 °C
Presión de trabajo	Inserción: ≤ 4.0 MPa (≥ 4.0 MPa bajo personalización) Brida/Wafer: ≤ 1.6 MPa (≥ 1.6 MPa bajo personalización)
Alimentación eléctrica	DC 24 V, consumo ≥ 18 W
Señal de salida	4–20 mA (aislamiento óptico, carga máx. 500 Ω) + RS-485 (con protección contra rayos)
Tiempo de respuesta	1 s
Alarma	1 a 2 contactos normalmente abiertos, 24 V / 0.5 A
Estructura	Integrada o Remota
Pantalla local	LCD de 4 líneas (flujo másico, flujo volumétrico estándar, flujo acumulado, etc.)
Grado de protección	IP65, IP67, IP68
Material del sensor	Acero inoxidable / Acero al carbono
Protección antiexplosiva	Ex db IIC T6 Gb
Comunicación	RS-485 (integración a automatización de planta)

Diámetros disponibles:

Rangos de flujo por diámetro nominal y tipo de gas

Condiciones normalizadas (Nm³/h): temperatura 20 °C y presión 101.325 kPa.

DN (mm)	Aire — rango base (Nm³/h)	Aire — rango extendido (Nm³/h)	Oxígeno — rango base (Nm³/h)	Gas combustible (Nm³/h)
10	0.5–28	0.03–30	0.5–14	0.5–5
15	0.5–65	0.07–65	0.5–32	0.5–10
20	0.5–100	0.12–100	0.5–55	0.5–20
25	0.5–175	0.18–180	0.5–89	0.5–28
32	0.5–290	0.3–290	0.5–144	0.5–45
40	0.5–450	0.5–450	0.5–226	0.5–70
50	1–600	0.5–700	0.7–352	0.7–110
65	1.5–1000	1–1200	1.2–600	1.2–185
80	2–1500	1.5–1800	2–900	2–280
100	3–2300	3–2800	3–1420	3–470
125	4.5–3500	4–4400	4.5–2210	4.5–700
150	6.5–5200	6–6300	6.5–3200	6.5–940
200	12–9000	12–11500	12–5650	12–1880
250	18–14500	18–17500	18–8830	18–2820
300	25–21000	25–25000	25–12720	25–4060
350	35–28000	35–34500	35–17000	35–5600
400	45–36500	45–45000	45–22600	45–7200
450	60–46500	60–57000	60–29000	60–9200
500	70–57000	70–70000	70–35300	70–11280
600	100–81000	100–101000	100–50600	100–16300
700	140–110000	140–138000	140–69000	140–16300
800	180–150000	180–180000	180–90000	180–29000
900	230–185000	230–230000	230–115000	230–36500
1000	290–230000	290–280000	290–140000	290–45500
2000	1150–900000	1150–1130000	1150–560000	1150–185000

Criterios de selección del rango

Límite inferior: dado que el medidor térmico mide caudales muy bajos (hasta 0.1 Nm/s), generalmente no es necesario considerar el límite inferior durante la selección.
Límite superior: seleccionar un valor con al menos 20 % de margen por encima del flujo máximo esperado, ya que los flujos reales suelen tener errores de estimación.
Mezclas de gases: el usuario debe proporcionar la proporción molar de cada componente. El equipo se calibra normalmente con aire y se aplica el factor de conversión correspondiente.
Versiones antiexplosivas: se recomienda que el flujo máximo no supere los 17 m/s.

Configuración y opciones

Estructura: integrada (transmisor y sensor en un mismo cuerpo) o remota (sensor en proceso y convertidor a distancia).

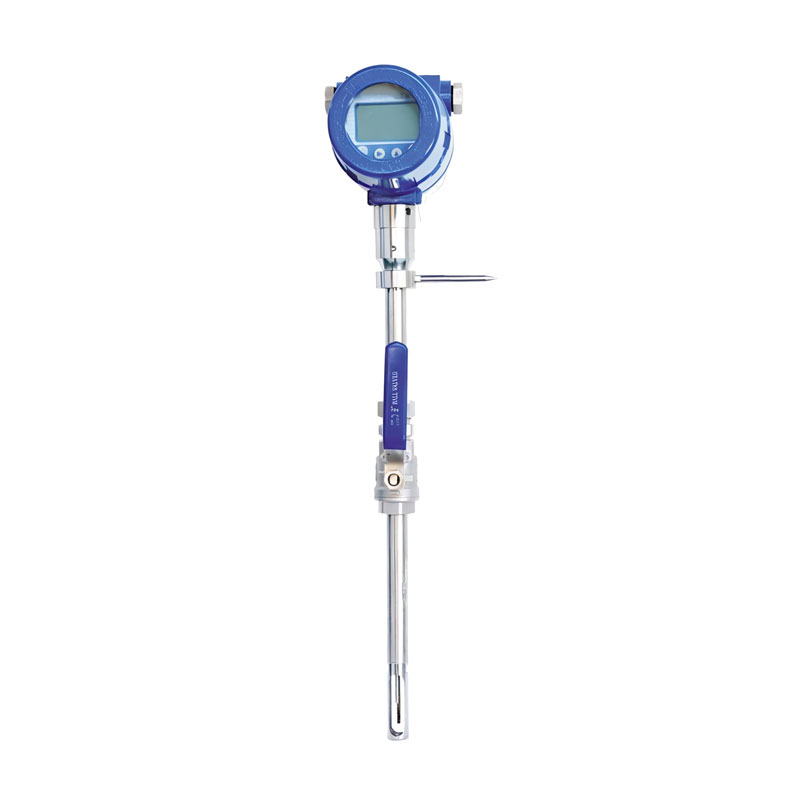

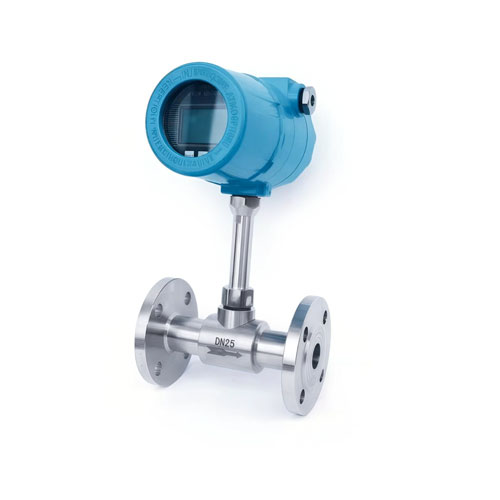

Conexión a proceso: por inserción (DN65 a DN4000 mm) o tipo brida / wafer (DN15 a DN2000 mm).
Material del sensor: acero inoxidable (estándar) y acero al carbono según aplicación.
Versión antiexplosiva certificada Ex db IIC T6 Gb para áreas clasificadas.

Para elegir el medidor de flujo correcto es de suma importancia tener la siguiente información y considerar los puntos que se detallan a continuación, de lo contrario podría tener problemas en la medición.

Datos a saber:
