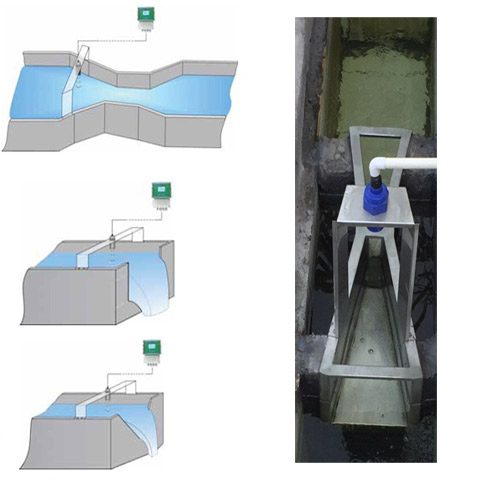

Medición de Flujo Ultrasonico Canal Abierto Ejemplo

Medidor de Flujo Ultrasónico Canal Abierto

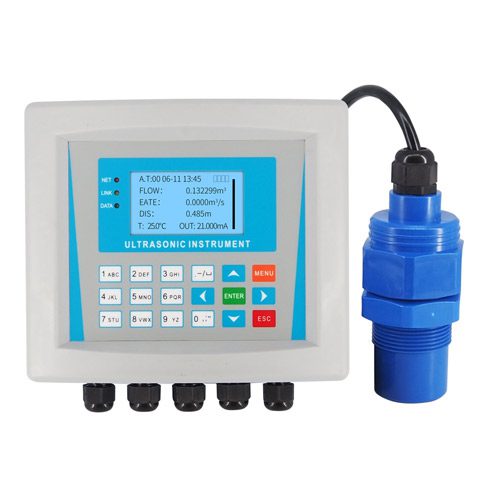

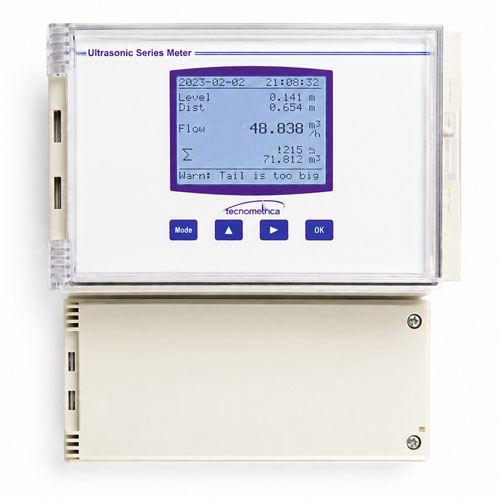

Medidor de Flujo Ultrasónico Caudalímetro Canal Abierto – Modelo TM-UTG21-DRM

El caudalímetro ultrasónico para canal abierto mide el caudal en canales abiertos, parcialmente llenos y en condiciones de flujo libre mediante tecnología ultrasónica sin contacto. El equipo mide el nivel del líquido sobre un elemento primario (canal Parshall, vertedero rectangular o vertedero triangular) y calcula el caudal instantáneo y acumulado aplicando la relación nivel-caudal correspondiente.

Al no existir contacto con el fluido, es ideal para aguas residuales con sólidos, espumas o agentes corrosivos, con mínima necesidad de mantenimiento y larga vida útil. Integra sensor de temperatura para compensación en tiempo real de la velocidad del sonido, registro histórico de hasta 8 años con consulta de caudal diario, mensual y anual, salida analógica 4-20 mA y comunicación RS485 Modbus-RTU para integración con PLC o SCADA.

Disponible en versión integral (transmisor y sonda en un solo cuerpo, IP67) y versión remota (sonda separada con cable de hasta 150 m, IP65), con opción a prueba de explosión para zonas clasificadas.

Este equipo se puede usar solamente en canales y canaletas estándar como los Parshall, triangulares, rectangulares, fórmula de Chezy y otros vertederos estándar.

Si se requiere medir en canales irregulares con formas trapezoidales, forma U o conductos y canales redondos se debe utilizar un medidor de flujo ultrasónico de canal abierto tipo Doppler. Este caudalímetro de canal abierto está compuesto por un medidor de nivel de líquido ultrasónico (medidor de corriente), un dispositivo de procesamiento de medición y un totalizador de flujo.

*Incluye Certificado de Calibración de Fábrica

SKU: TM-UTG21-DRM Categorías: Medidores de Flujo, Medidores de flujo ultrasónico Etiqueta: Medidor flujo ultrasonico Brand: Tecnométrica

Descripción

CARACTERÍSTICAS

Medición continua y sin contacto del caudal en canales abiertos y parcialmente llenos.
Compatible con canales Parshall #1 al #9, vertedero rectangular, vertedero triangular de 90° y canales personalizados (coeficientes C/N configurables o fórmula de Chezy).
Visualización de caudal instantáneo, caudal acumulado, nivel de líquido, forma de onda de eco y curva histórica.
Almacenamiento de datos de hasta 8 años con corrección automática de errores; consulta de caudal diario, mensual y anual.
Salida 4-20 mA (12 bits) proporcional al caudal instantáneo y comunicación RS485 Modbus-RTU (caudal instantáneo, total y nivel).
De 2 a 4 relés programables por lógica de nivel para alarmas y control.
Compensación de velocidad del sonido por sensor de temperatura integrado y reloj interno con fecha y hora.
Detección automática de interferencia eléctrica en sitio con supresión de ruido.
Corrección por flujo sumergido (tasa de inmersión configurable) cuando la descarga aguas abajo limita el flujo libre.
Operación local con pantalla LCD y teclado; funciones de diagnóstico de corriente 4-20 mA y prueba de comunicación RS485.

APLICACIONES

Medición de descarga de aguas residuales industriales y municipales.
Plantas de tratamiento de aguas residuales (PTAR): entrada, salida y procesos intermedios.
Cumplimiento de medición en descargas hacia cuerpos receptores y redes de alcantarillado.
Canales de riego agrícola y distribución de agua.
Aforo en ríos, drenes y canales de conducción.

ESPECIFICACIONES

Parámetro	Especificación
Principio de medición	Ultrasónico sin contacto (relación nivel-caudal)
Elementos primarios compatibles	Canal Parshall #1 a #9, vertedero rectangular, vertedero triangular 90°, otros canales (C/N manual), fórmula de Chezy
Rango de caudal instantáneo	0.1 L/s a 120,000 m³/s
Rango de medición de nivel	0.35 m a 3.0 m (según sonda)
Precisión de caudal	Vertedero triangular: 1-5 %; vertedero rectangular: 3-5 %; canal Parshall: 2-3 %
Precisión de nivel	±0.3 % del fondo de escala (condiciones estándar)
Banda muerta	0.35 m
Caudal acumulado (totalizador)	Hasta 4,000,000,000 m³
Registro de datos	Hasta 8 años; consulta de caudal diario, mensual y anual
Unidades de caudal	m³/h, m³/s, L/s
Pantalla	LCD con teclado; modos de caudal, nivel, eco y curva histórica
Salida analógica	4-20 mA, resolución 12 bits, carga menor a 500 Ω
Comunicación digital	RS485, protocolo Modbus-RTU
Salidas de relé	2 a 4 relés SPDT, 250 VCA / 3 A, 30 VCC / 3 A
Alimentación	18-36 VCC (100 mA) o 100-240 VCA (3 W)
Compensación de temperatura	Sensor integrado, compensación en tiempo real de velocidad del sonido
Temperatura ambiente	-20 °C a +60 °C (proceso hasta +90 °C bajo pedido)
Conexión a proceso	Rosca G2″
Entrada eléctrica	M20 × 1.5 mm / PG11 impermeable
Materiales	Transmisor: aleación de aluminio; sonda: ABS / ETFE / PTFE
Grado de protección	IP67 (versión integral) / IP65 (versión remota)
Versión a prueba de explosión	Ex d[ia]ia IIB T4 (versión integral, opcional)

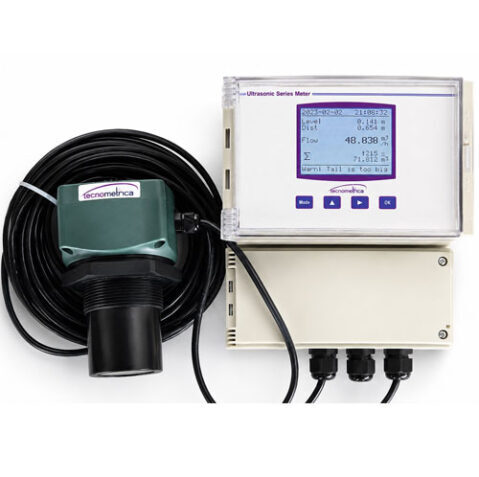

Versiones disponibles	Integral y remota (cable de sonda hasta 150 m)
