Medidor de Flujo Electromagnético
Los medidores de flujo electromagnéticos son equipos para medición de flujo basados en la Ley de Faraday de inducción electromagnética. Su principal ventaja es que no utilizan partes móviles, lo que los hace resistentes a averías mecánicas; además, ofrecen respuesta rápida, alta estabilidad de medición y se adaptan fácilmente a un amplio rango de diámetros de tubería.
Por su principio de medición, estos equipos son ideales para medir líquidos con sólidos, lodos y compuestos acuosos.
Descripción

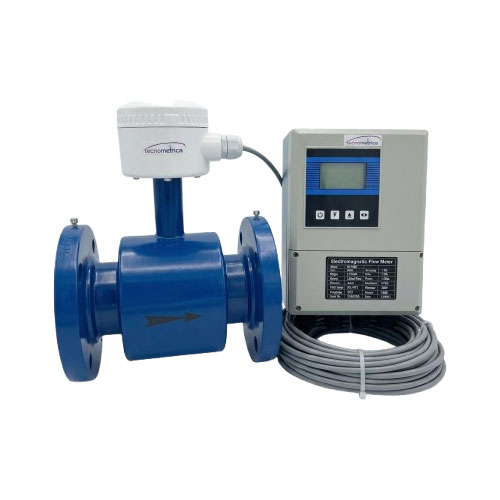

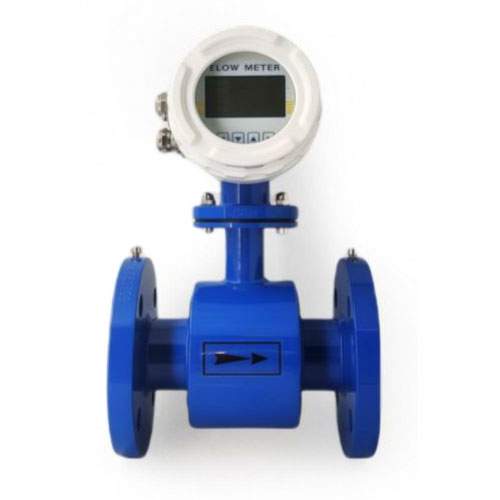

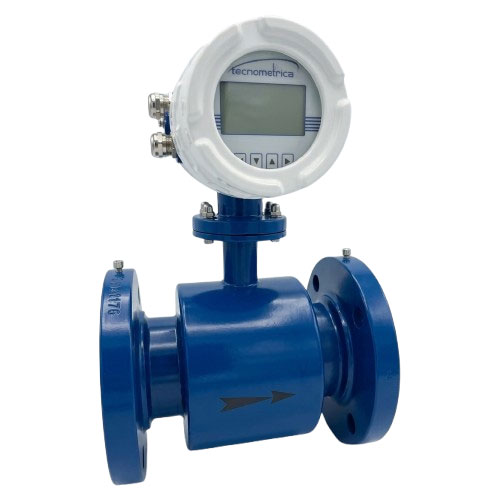

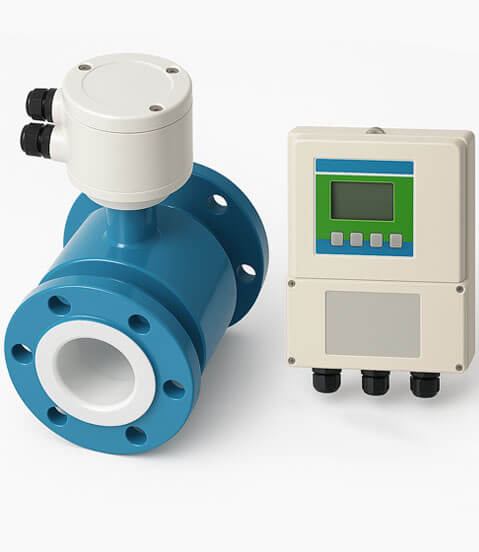

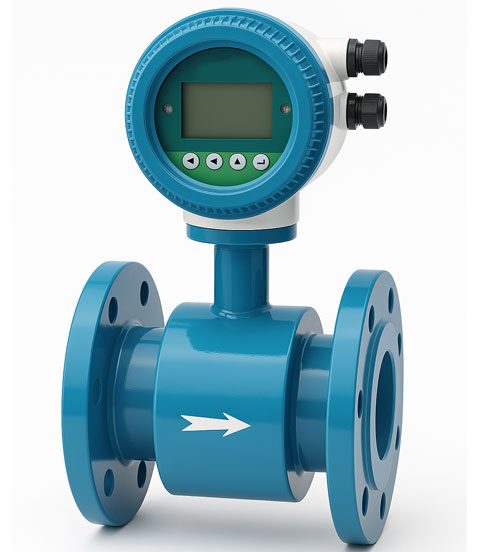

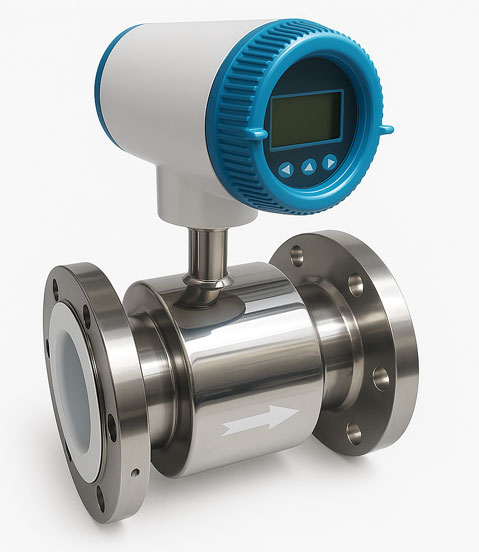

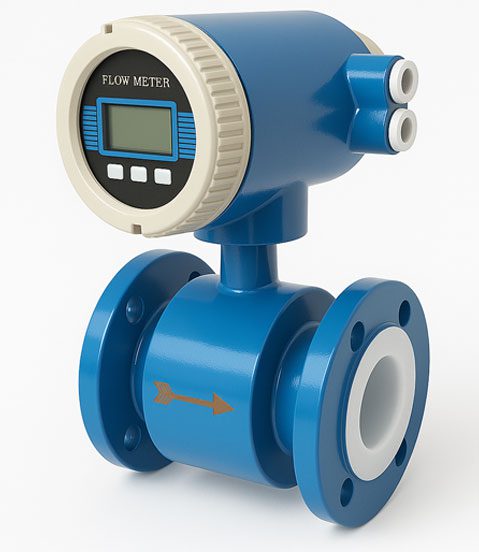

Medidor de flujo electromagnético (magmeter): características
- Convertidor inteligente multifuncional con medición de flujo estable y alta precisión.
- Respuesta rápida y alta estabilidad, incluso en fluidos cerosos y de baja conductividad.
- Sin partes móviles y sin obstrucción al paso del flujo.
- Estructura de múltiples electrodos (3 a 6 electrodos).
- Amplio rango de operación y medición de flujo bidireccional.
- Detección de tubería vacía por técnica capacitiva.
- Frecuencias de excitación seleccionables.
- Circuito con protección contra descargas atmosféricas y diseño anti-interferencias.
- Protección de los datos acumulados en memoria EEPROM ante cortes de energía.
- Diámetros disponibles de DN10 a DN2800 y diversos tipos de brida.
- Alimentación en corriente alterna (85 a 265 V) o corriente directa (18 a 38 V).
- Requiere 5 diámetros de tramo recto aguas arriba y 3 diámetros aguas abajo.
Aplicaciones
- Agua potable y aguas residuales.
- Industria química.
- Industria alimentaria.
- Generación de energía.
- Agricultura y riego.
- Tratamiento de efluentes.
Especificaciones del medidor de flujo electromagnético
| Principio de medición | Ley de Faraday de inducción electromagnética |
| Diámetros | DN10 a DN2800 |
| Tipo de convertidor | Integral o remoto |
| Medio | Líquidos conductivos y lodos |
| Conductividad mínima | ≥ 5 µS/cm |
| Precisión | ±0.5 % (estándar) o ±0.25 %, dentro del rango de flujo con precisión indicado en la tabla |
| Repetibilidad | ±0.1 % o ±0.17 % |
| Rango de velocidad | 0.05 a 12 m/s (configurable de 0.1 a 15 m/s según requerimiento) |
| Temperatura del medio | Grado E: ≤ 60 °C Grado H: ≤ 180 °C |
| Material del liner | Cloropreno (CR), poliuretano (PU), PTFE (F4), FEP (F46) o PFA |
| Material del electrodo | Acero inoxidable 316L, Hastelloy B (HB), Hastelloy C (HC), titanio (Ti), tántalo (Ta), platino (Pt), carburo de tungsteno (WC) |
| Número de electrodos | 3 a 6 |
| Puesta a tierra | Electrodo de tierra integrado (a partir de DN25) |
| Presión nominal | 0.6, 1.0, 1.6, 2.5, 4.0 o 6.4 MPa, u otra especificada por el cliente Estándar: 4.0 MPa (DN10 a DN50), 1.6 MPa (DN65 a DN200), 1.0 MPa (DN250 a DN1000) |
| Conexión a tubería | Bridada; diversos estándares de brida disponibles (ANSI/ASME, ISO, GB) |
| Material de bridas | Acero inoxidable o acero al carbón |
| Señales de salida | 4-20 mA, pulsos, RS485 y HART |
| Protocolo de comunicación | RS485 / HART |
| Alarmas | Tubería vacía, falla de excitación y límites superior e inferior (contacto normalmente abierto) |
| Pantalla | Flujo instantáneo, totalizador, velocidad y porcentaje de flujo |
| Dirección de flujo | Directa e inversa |
| Alimentación | 85 a 265 V CA o 18 a 38 V CD |
| Grado de protección | IP65, IP68 |
| A prueba de explosión | Ex d e ib mb IIC T3~T6 |
| Condiciones ambientales | -30 °C a +60 °C; humedad relativa < 90 % |
| Certificación | CE |

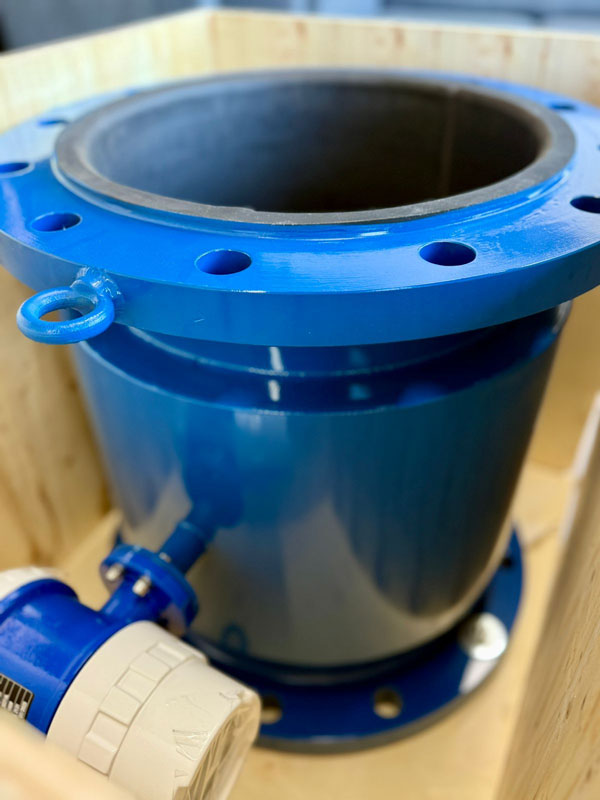

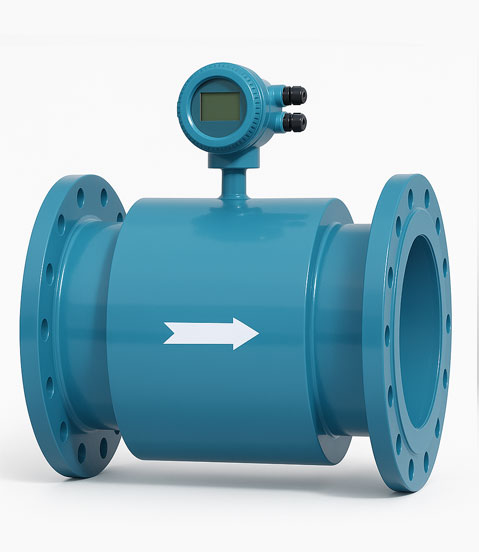

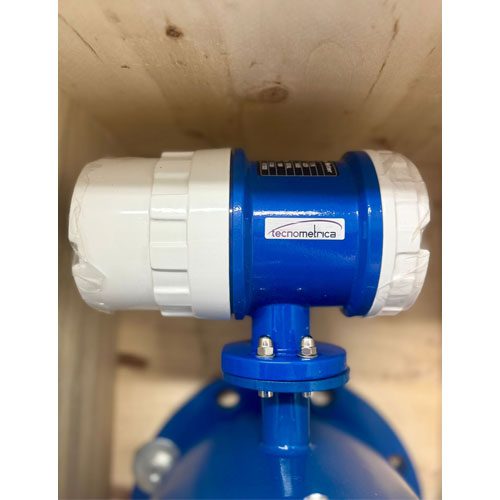

Macro medidor de flujo electromagnético
Cómo elegir el medidor de flujo electromagnético correcto
Para seleccionar correctamente un medidor de flujo electromagnético es indispensable contar con la siguiente información; de lo contrario, podrían presentarse problemas en la medición.
Datos requeridos para la selección
- Líquido a medir.

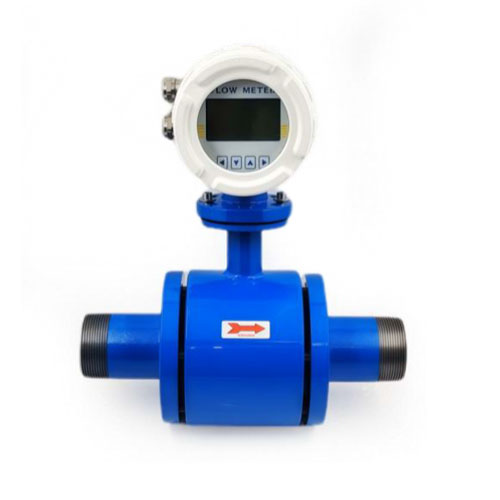

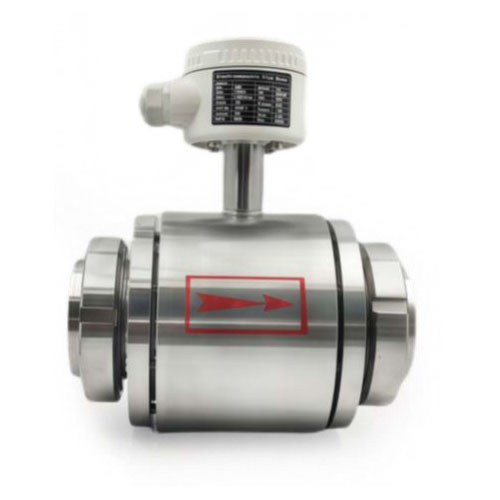

- Tipo y tamaño de la conexión a tubería (bridada, roscada o sanitaria).
- Material de la tubería.
- Flujo mínimo, normal y máximo.
- Presión máxima de operación.
- Temperaturas mínima y máxima del medio.
- Tipo de alimentación (corriente alterna o corriente directa).
- Señal de salida requerida (analógica, pulsos, RS485 o HART).
- Material del electrodo y del liner, en caso de requerimientos especiales.
Selección del material del electrodo
| Electrodo | Adecuado para | No adecuado para |
| 316L | Agua doméstica, agua industrial, agua cruda, aguas residuales municipales y soluciones débilmente corrosivas de ácidos, álcalis y sales | Ácidos y álcalis fuertes |
| Hastelloy B | Ácidos no oxidantes en concentración menor a 10 %, hidróxido de sodio menor a 50 %, hidróxido de amonio en todas sus concentraciones, ácido fosfórico y ácidos orgánicos | Ácido nítrico |
| Hastelloy C | Ácidos mixtos (como ácido crómico y ácido sulfúrico) y sales oxidantes (como agua de mar), incluidas soluciones con Cu³⁺ y Fe³⁺ | Ácido clorhídrico |
| Titanio | Sales (cloruros de sodio, potasio y amonio, hipoclorito de sodio, agua de mar), hidróxido de potasio menor a 50 %, hidróxido de amonio y soluciones alcalinas de hidróxido de bario | Ácido clorhídrico, ácido sulfúrico, ácido fosfórico, ácido fluorhídrico y otros ácidos reductores |
| Tántalo | Ácido clorhídrico (menor a 40 %), ácido sulfúrico diluido y concentrado (excepto óleum), dióxido de cloro, cloruro férrico, ácido hipocloroso, cloruro de sodio, acetato de plomo y ácido nítrico (incluido el fumante) | Álcalis y ácido fluorhídrico |
| Platino | Casi todas las soluciones ácidas, alcalinas y salinas, incluidos el ácido sulfúrico fumante y el ácido nítrico fumante | Agua regia y sales de amonio |
Selección del material del liner
| Liner | Desempeño | Temperatura máx. | Aplicaciones |
| Cloropreno (CR) | Resistente al desgaste; soporta concentraciones medias de ácidos, álcalis y sales | ≤ 70 °C | Agua potable, agua industrial y agua de mar |
| PTFE (F4) | Alta estabilidad química; resiste ácido clorhídrico en ebullición, ácido sulfúrico, agua regia y álcalis concentrados | ≤ 150 °C | Ácidos corrosivos, sales y soluciones |
| FEP (F46) | Propiedades químicas equivalentes al PTFE, con mayor resistencia a la tensión | ≤ 180 °C | Ácidos corrosivos, soluciones salinas y líneas con presión negativa |
| Poliuretano (PU) | Excelente resistencia al desgaste; no resistente a ácidos | ≤ 70 °C | Lodos, pulpa y medios abrasivos |
Consideraciones de instalación
- El líquido medido debe tener una conductividad ≥ 5 µS/cm (el agua ultrapura no es medible).
- Se recomienda instalar anillos de puesta a tierra. Si la tubería es de material no conductivo, como PVC, o tiene recubrimiento interior aislante, los anillos de puesta a tierra son indispensables para asegurar una medición estable.
- Los flujos mínimo y máximo del proceso deben quedar dentro del rango de flujo de la tabla siguiente.
- La presión máxima de operación no debe exceder la presión nominal del medidor.
- La temperatura del medio debe estar dentro del rango especificado para el liner seleccionado.
- Se debe verificar si existe presión negativa (vacío) en la línea; en ese caso, se recomienda liner FEP (F46).
- Respete los tramos rectos requeridos; puede calcularlos con nuestra calculadora de tramos rectos para medidores de flujo.
Rangos de flujo del medidor de flujo electromagnético
Seleccione el diámetro del medidor de acuerdo con la siguiente tabla. Si el diámetro interno del medidor elegido es diferente al de su tubería, deberá considerar un reductor o expansor. Para convertir el flujo de su proceso a velocidad, utilice nuestra calculadora de velocidad y caudal en tubería.
- En caso de requerir reductor, se debe evaluar si la pérdida de presión afectará el proceso.
- Para reducir el costo del medidor, se recomienda elegir el diámetro menor que el proceso permita.
- En agua limpia, la velocidad de operación recomendada es de 2 a 3 m/s. En soluciones que tienden a cristalizarse, se recomienda operar a no menos de 2 m/s para evitar que los electrodos se recubran.
Sistema Internacional de Unidades (diámetro nominal: mm; flujo: m³/h).
| DN (mm) | Rango con precisión ±0.5 % (m³/h) | Velocidad equivalente aprox. (m/s) | Rango de medición extendido (m³/h)* |
| 10 | 0.18 – 1.8 | 0.6 – 6.4 | 0.014 – 3.39 |
| 15 | 0.36 – 3.6 | 0.6 – 5.7 | 0.03 – 7.63 |
| 20 | 0.6 – 6 | 0.5 – 5.3 | 0.06 – 13.56 |
| 25 | 1 – 10 | 0.6 – 5.7 | 0.09 – 21.19 |
| 32 | 1.6 – 16 | 0.6 – 5.5 | 0.14 – 34.72 |
| 40 | 2.5 – 25 | 0.6 – 5.5 | 0.23 – 54.25 |
| 50 | 4 – 40 | 0.6 – 5.7 | 0.35 – 84.78 |
| 65 | 7 – 70 | 0.6 – 5.9 | 0.6 – 143 |
| 80 | 10 – 100 | 0.6 – 5.5 | 0.90 – 217 |
| 100 | 16 – 160 | 0.6 – 5.7 | 1.41 – 339 |
| 125 | 26 – 260 | 0.6 – 5.9 | 2.21 – 529 |
| 150 | 36 – 360 | 0.6 – 5.7 | 3.18 – 763 |
| 200 | 60 – 600 | 0.5 – 5.3 | 5.65 – 1,356 |
| 250 | 100 – 1,000 | 0.6 – 5.7 | 8.83 – 2,119 |
| 300 | 140 – 1,400 | 0.6 – 5.5 | 12.7 – 3,052 |
| 350 | 180 – 1,800 | 0.5 – 5.2 | 17.3 – 4,154 |
| 400 | 250 – 2,500 | 0.6 – 5.5 | 22.6 – 5,425 |
| 450 | 300 – 3,000 | 0.5 – 5.2 | 28.6 – 6,867 |
| 500 | 380 – 3,800 | 0.5 – 5.4 | 35.3 – 8,478 |
| 600 | 560 – 5,600 | 0.6 – 5.5 | 51 – 12,208 |
| 700 | 760 – 7,600 | 0.5 – 5.5 | 69 – 16,616 |
| 800 | 900 – 9,000 | 0.5 – 5.0 | 90 – 21,703 |
| 900 | 1,000 – 10,000 | 0.4 – 4.4 | 114 – 27,468 |
| 1000 | 1,400 – 14,000 | 0.5 – 5.0 | 141 – 33,912 |
| 1200 | 2,000 – 20,000 | 0.5 – 4.9 | 203 – 48,833 |
| 1400 | 3,000 – 30,000 | 0.5 – 5.4 | 277 – 66,467 |
*Fuera del rango con precisión ±0.5 %, el medidor continúa midiendo con precisión reducida. Para diámetros de DN1600 a DN2800, consulte a nuestro equipo técnico.
