Caudalímetro Ultrasónico Fijo Clamp-On Delta de Tiempo C FSV

Name: Caudalímetro Ultrasónico Fijo Clamp-On Delta de Tiempo C FSV
Brand: Fuji Electric
SKU: FSV
Availability: InStock

Medición Precisa y Tecnología Anti Burbujas

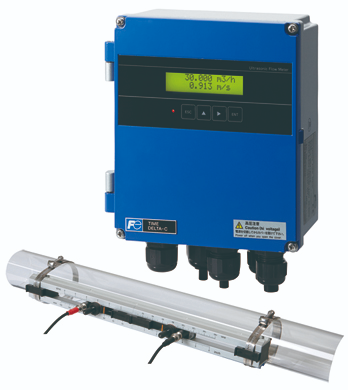

El FSV de Fuji Electric es un caudalímetro ultrasónico clamp-on de tiempo de tránsito diseñado para medición no invasiva de líquidos en tuberías llenas. Utiliza sensores externos montados sobre la pared de la tubería para medir la diferencia de tiempo de propagación de pulsos ultrasónicos en dirección ascendente y descendente del flujo, calculando así la velocidad y el caudal.

El sistema se compone de un transmisor FSV y un detector FSS. Incorpora procesamiento digital avanzado, con tecnología anti burbujas, corrección dinámica del perfil de flujo, compensación automática por temperatura y presión, y un sistema de medición de la velocidad del sonido del fluido, lo que le permite mantener alta exactitud incluso cuando las propiedades acústicas del líquido son desconocidas.

El medidor de flujo ultrasónico FSV es uno de los más confiables, resistentes y precisos en el mercado. Distribuidores Autorizados en México.

SKU: FSV Categorías: Medidores de Flujo, Medidores de flujo ultrasónico Etiqueta: Medidor flujo ultrasonico Brand: Fuji Electric

Descripción

Características:

Medición ultrasónica no invasiva (clamp-on)
Tecnología de tiempo de tránsito, 1 trayectoria
La mejor tecnología anti burbujas del mercado
Alta exactitud mediante corrección automática del perfil de flujo
Compensación automática de temperatura y presión
Compatible con líquidos de velocidad acústica desconocida
Tiempo de respuesta rápido (hasta 0.2 s)
Pantalla LCD retroiluminada con indicadores LED de estado
Salida analógica 4–20 mA
Dos salidas digitales configurables
Comunicación Modbus RS-485 (opcional)
Totalización directa e inversa
Configuración desde teclado frontal
Sensores disponibles para tuberías de Ø13 a Ø6000 mm y –40 a +200 °C

Aplicaciones:

Medición de caudal en tuberías existentes sin detener proceso
Agua y utilidades de planta
Sistemas HVAC (agua caliente y fría)
Procesos químicos, alimentarios y farmacéuticos
Fluidos corrosivos o de difícil manejo
Sustitución o verificación de medidores mecánicos
Instalaciones donde no es posible cortar la tubería

Especificaciones:

FSV – Transmisor + Sistema

Principio de medición	Ultrasónico por tiempo de tránsito, 1 trayectoria
Tipo de medición	Bidireccional
Fluido	Líquidos homogéneos que transmiten ultrasonido (agua desionizada, agua de enfriamiento, soluciones químicas, agua potable, etc.)
Temperatura del fluido	–40 a +200 °C (según detector)
Velocidad de flujo	0 a ±32 m/s (desde ±0.3 m/s)
Exactitud	±1 % del valor medido (cuando la velocidad ≥ 2 m/s)
Tiempo de respuesta	1 s estándar / 0.2 s en modo de alta velocidad
Temperatura ambiente (transmisor)	–20 a +55 °C
Temperatura ambiente (sensores)	–20 a +60 °C a +80 °C (según detector)
Salida analógica	4–20 mA DC, 1 canal (carga máx. 600 Ω)
Salidas digitales	2 salidas open collector (totalizador, alarmas, flow switch, etc.)
Salida de pulsos	1 pulso/día a 100 pulsos/s (open collector)
Comunicación serial	RS-485 Modbus (opcional)
Pantalla	LCD retroiluminado, 2 líneas × 16 caracteres
Teclado	4 teclas (ESC, ↑, SHIFT, ENTER)
Alimentación	100–240 V AC, 50/60 Hz o 20–30 V DC
Material del gabinete	Aleación de aluminio
Protección	IP66 o IP67 según versión
Montaje del transmisor	En pared o tubería
Dimensiones IP66	170 × 142 × 70 mm
Dimensiones IP67	220 × 230 × 95 mm

Sensores Clamp-On FSS (Tiempo de Tránsito)

Detector	Método	Diámetro interno	Material de tubería compatible
FSSA	V	25 – 225 mm	Plástico (PVC, etc.) y metal (acero, inoxidable, cobre, aluminio, etc.)
FSSC	V	50 – 600 mm	Plástico y metal
FSSC	Z	600 – 1200 mm	Plástico y metal
FSSD	V	13 – 100 mm	Plástico y metal
FSSE	V o Z	200 – 6000 mm	Plástico y metal
FSSH	V o Z	50 – 400 mm	Plástico y metal (alta temperatura)
