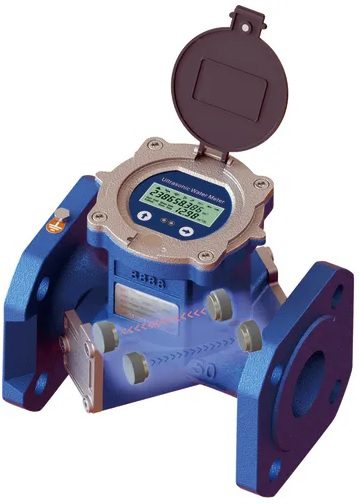

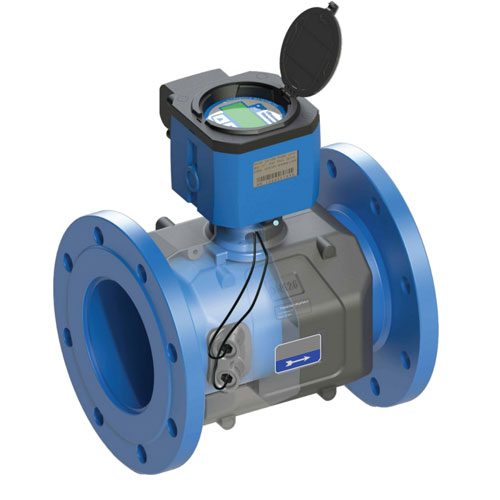

Medidor de Flujo Ultrasónico UT3-1
El medidor de agua ultrasónico de doble canal pertenece a una serie de productos patentados, diseñados y desarrollados de acuerdo con el estándar ISO4064-1: 2005 / GBT778-2007 / JJG162-2009. Las ventajas incluyen muy bajo consumo de energía, estabilidad y confiabilidad. Todas las partes del medidor alcanzan IP68 y permiten que el medidor funcione en cualquier ambiente severo.
Descripción
CARACTERISTICAS
• Medición de alta precisión
• Protección IP68
• Medición de calor
• Controlador de grupos integrado
• Totalizador con relación a tiempo integrado
• Medición por ultrasonidos, sin partes móviles
• Medición de flujo bi direccional
• Unidades de medición seleccionables
| Estándar | ISO4064-2005, GBT778-2007 |
| Líquido Medible | agua, aguas residuales, agua de mar (otros líquidos bajo pedido). |
| Ambiente de Trabajo | Temperatura: -10 ~ 45 ℃; Huminidad: ≤100% (RH) |
| Presión de trabajo | 1.6Mpa(2.5Mpa bajo pedido) |
| Temperatura Media | 0.1~30℃ |
| Sensibilidad de Subida | U3 |
| Sensibilidad de Bajada | D0 |
| Clase Clim. y Mec. | Clase C |
| Compatibilidad Electromagnética | E2 |
| Interfase de Comunicación | RS485/USART/ Infrarrojos/GPRS/RF (bajo pedido) |
| Salida de Señal | 2 vías OCT/ TTL salida de pulso/ 1 vía 4~20mA salida |
| Entrada de Señal | Entrada de 4-20 mA de 3 vías, logra medir el calor conectando una resistencia de platino PT100. |
| Almacenamiento de Datos | EEPROM / FLASH, registra automáticamente el flujo acumulativo de los últimos 512 días |
| Pantalla | Flujo acumulativo digital multi línea 9, 4 pantallas digitales para flujo instantáneo, varios estados de trabajo. |
| Alimentación | Batería de litio incorporada (3.6V, 19Ah) / DC8 ~ 36V. |
| Ciclo de Medición | Medición: 1 veces / segundo; Verificación: 4 veces / segundo |
| Consumo | ≤2.7Ah / año, 6 años de duración de la batería |

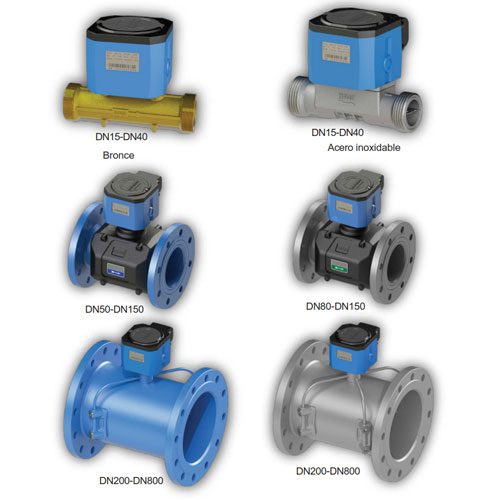

Rangos de Flujo:
|
Diámetro Nominal (mm) |
R |
Caudal Inicial (m3/h) |
Caudal Mínimo Q1 (m3/h) |
Caudal Transicional Q2 (m3/h) |
Caudal Permanente Q3 (m3/h) |
Caudal de Sobrecarga Q4 (m3/h) |
|
DN15 |
200 |
0.003 |
0.0125 |
0.02 |
2.5 |
3.125 |
|
DN20 |
200 |
0.0035 |
0.016 |
0.026 |
3.2 |
4 |
|
DN25 |
200 |
0.007 |
0.02 |
0.032 |
4 |
5 |
|
DN32 |
200 |
0.01 |
0.032 |
0.05 |
6.3 |
7.875 |
|
DN40 |
200 |
0.015 |
0.1 |
0.16 |
20 |
25 |
|
DN50 |
100 |
0.03 |
0.4 |
0.64 |
40 |
50 |
|
DN65 |
100 |
0.059 |
0.63 |
1.008 |
63 |
78.75 |
|
DN80 |
100 |
0.064 |
1 |
1.6 |
100 |
125 |
|
DN100 |
100 |
0.094 |
1.6 |
2.56 |
160 |
200 |
|
DN125 |
100 |
0.12 |
2 |
3.2 |
200 |
250 |
|
DN150 |
100 |
0.27 |
2.5 |
4 |
250 |
312.5 |
|
DN200 |
100 |
0.315 |
4 |
6.4 |
400 |
500 |
|
DN250 |
100 |
0.508 |
4 |
6.4 |
400 |
500 |
|
DN300 |
100 |
0.77 |
6.3 |
10.08 |
630 |
787.5 |
Rangos de Flujo:
|
Diámetro Nominal (mm) |
R |
Caudal Inicial (m3/h) |
Caudal Mínimo Q1 (m3/h) |
Caudal Transicional Q2 (m3/h) |
Caudal Permanente Q3 (m3/h) |
Caudal de Sobrecarga Q4 (m3/h) |
|
DN15 |
200 |
0.003 |
0.0125 |
0.02 |
2.5 |
3.125 |
|
DN20 |
200 |
0.0035 |
0.016 |
0.026 |
3.2 |
4 |
|
DN25 |
200 |
0.007 |
0.02 |
0.032 |
4 |
5 |
|
DN32 |
200 |
0.01 |
0.032 |
0.05 |
6.3 |
7.875 |
|
DN40 |
200 |
0.015 |
0.1 |
0.16 |
20 |
25 |
|
DN50 |
100 |
0.03 |
0.4 |
0.64 |
40 |
50 |
|
DN65 |
100 |
0.059 |
0.63 |
1.008 |
63 |
78.75 |
|
DN80 |
100 |
0.064 |
1 |
1.6 |
100 |
125 |
|
DN100 |
100 |
0.094 |
1.6 |
2.56 |
160 |
200 |
|
DN125 |
100 |
0.12 |
2 |
3.2 |
200 |
250 |
|
DN150 |
100 |
0.27 |
2.5 |
4 |
250 |
312.5 |
|
DN200 |
100 |
0.315 |
4 |
6.4 |
400 |
500 |
|
DN250 |
100 |
0.508 |
4 |
6.4 |
400 |
500 |
|
DN300 |
100 |
0.77 |
6.3 |
10.08 |
630 |
787.5 |
