Medidor de Flujo Ultrasonico Fijo Clamp on TDS100F

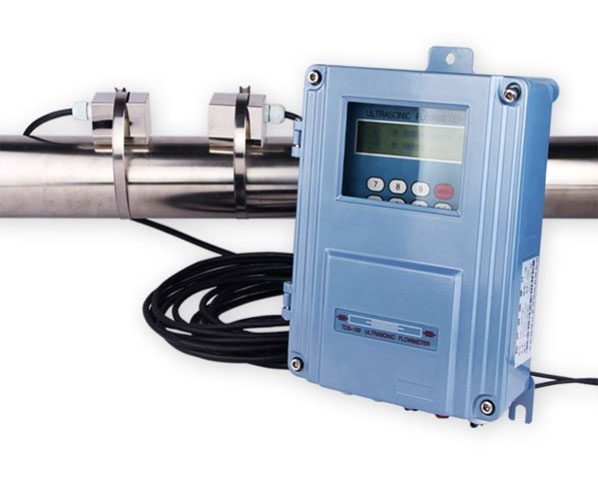

Medidor de Flujo Ultrasonico TDS-100F

Name: Medidor de Flujo Ultrasonico TDS-100F
SKU: 591
Availability: InStock

El Medidor TDS-100F es un medidor de flujo ultrasónico fijo que puede funcionar con una gran variedad de transductores para diferentes diámetros y temperaturas. El sistema electrónico es clasificado como IP65 (NEMA 4X), por lo tanto, se puede instalar tanto en interiores como en exteriores.

Este medidor de flujo ultrasónico fijo es el mejor balance costo beneficio, ya que ofrece componentes de alta calidad originales. Es fabricado bajo estándares ISO y CE. Asimismo, puede utilizarse para integrar el sistema que da cumplimiento a la norma mexicana NMX‑AA‑179‑SCFI‑2018.

Monitoreo y registro remoto mediante APP disponible bajo pedido.

SKU: 591 Categorías: Medidores de Flujo, Medidores de flujo ultrasónico Etiqueta: Medidor flujo ultrasonico

Descripción

Especificaciones Técnicas

Linealidad	± 1%.
Precisión	± 1% de la lectura en las tasas de> 0,6 pies / s (0,2 m / s). Asumir un perfil de flujo completamente desarrollado.
Repetibilidad	± 0,2%.
Velocidad	± 0.03 ~ ± 105 ft / s (± 0.01 ~ ± 30 m / s), bi-direccional
Periodo de Medición	0.5s
Display	LCD con luz de fondo. Letras 2×20.
Teclado	Teclado de membrana-4×4 teclas con respuesta táctil
Unidades	Inglés (EE.UU.) o métrica.
Salidas	Salida analógica: 4-20 mA o 0-20 mA salida de corriente. Impedancia 0 ~ 1 kW. Precisión 0,1%. .
	Salida de frecuencia (0 ~ 9,999Hz), controlador de alarma o salida de impulsos totalizador, el control ON / OFF, etc Salida de relé 1A 125 VCA o 30 VCC 2A. Para control ON / OFF, controlador de alarma, salida del totalizador, etc
	Alarma Interna (Buzzer): programable por el usuario. alarma externa Conductor: señal de alarma puede transmitirse a Relay o PTU terminales de salida para conducir una alarma externa.
	RS-485 puerto serial compatible con protocolos MODBUS RTU / ASCII, FUJI y M-BUS
Entrada	Cinco canales de 4-20 mA entradas de corriente para señales tales como la temperatura, presión, nivel de líquido, y un largo etc .. Precisión 0,1%. Dos de los cinco canales de entrada se conectan a los bornes. Los tres canales restantes son opcionales.
Caja	Carcasa de aluminio inyectado.
	Clase de protección: IP65 (NEMA 4X).
	Tamaño: 9.88×7.56×3.15 (251x192x80mm3) de la versión estándar
Transductores	De tipo S1: para el tamaño de tubería 1/2 ” ~ 4″ (DN15 ~ DN100mm)
	De tipo M2: para el tamaño del tubo 2″ ~ 28″ (DN50 ~ DN700mm)
	De tipo L1: para el tamaño de la tubería 24″ ~ 240″ (DN600 ~ DN6,000mm)
Tipos de líquidos	Prácticamente todos los líquidos comúnmente utilizado.
	Los líquidos con pequeñas cantidades de pequeñas partículas también pueden ser medidos. El tamaño de partícula debe ser inferior a 75um, la concentración de partículas de menos de 10.000 ppm.
	Los líquidos no deben contener burbujas de aire. Requiere tubería completamente llena de líquido.
	Ejemplos de ello son agua caliente / fría, agua de mar, aguas residuales, líquidos químicos, petróleo, petróleo crudo, alcohol, cerveza, etc
Temperatura	32F – 212F (0C – 100C) para transductor estándar. Las temperaturas más altas pueden ser medidas con transuctores especiales.
Temperatura	32F – 302F (0C – 150C) para transductor especiales.
Tamaño de la tubería	1 ~ 240 (~ DN25mm DN6,000mm).
Material de la tubería	Todos los metales, la mayoría de los plásticos, fibra de vidrio, etc Puede medir tuberías de con revestimiento.
Cable	Cable del transductor Blindado. Longitud estándar 15 (5m). Se puede ampliar a 1640 (500m).
Potencia	AC: DC 85-264: 8VDC ~ 36VDC
Potencia	Consumo de energía: <2W
Peso	Unidad estándar principal: 6,6 libras (3 kg)

Entrega estándar

• TDS-100F1 transmisor medidor de flujo ultrasónico (unidad principal)
• Transductor estandard M2 Sensores (DN50 ~ DN700mm) 1 par
• Agarraderas 1 juego
• 15m Cable para sensores
• Llave Allen
• Silicón para sensores
