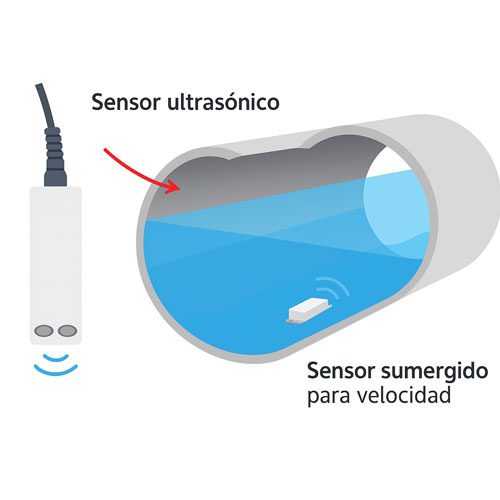

sensor ultrasonic doppler dentro tuberia

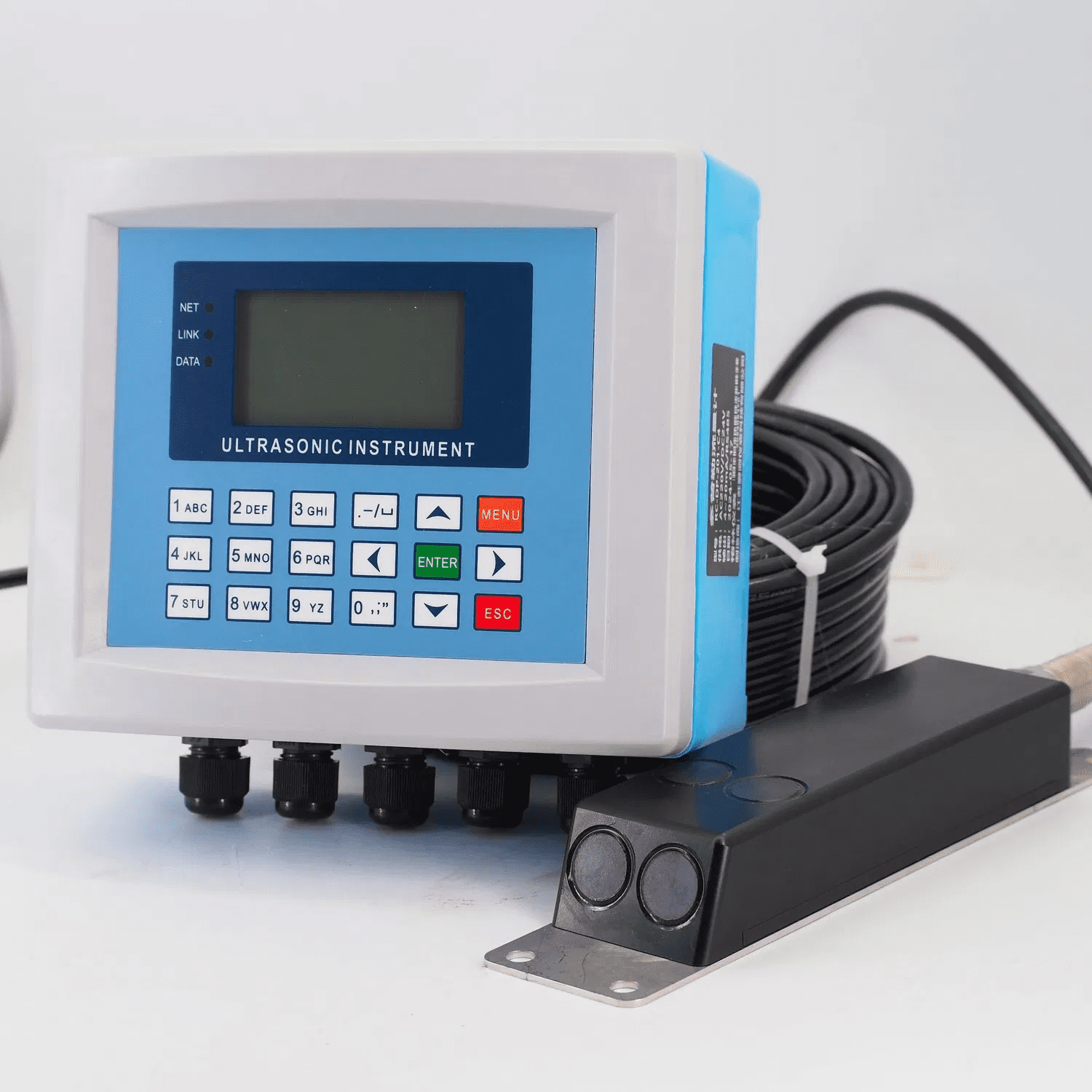

Transductor de velocidad doppler medicion canal abierto rio agua

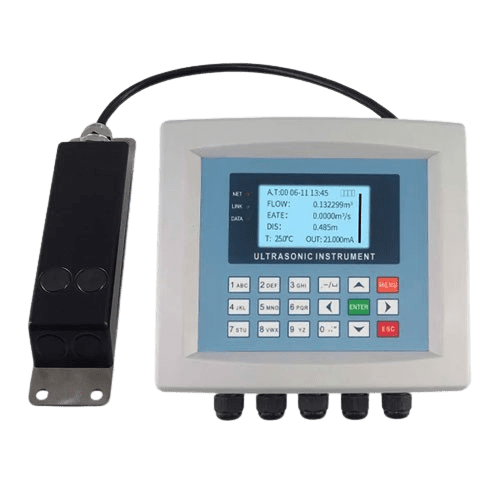

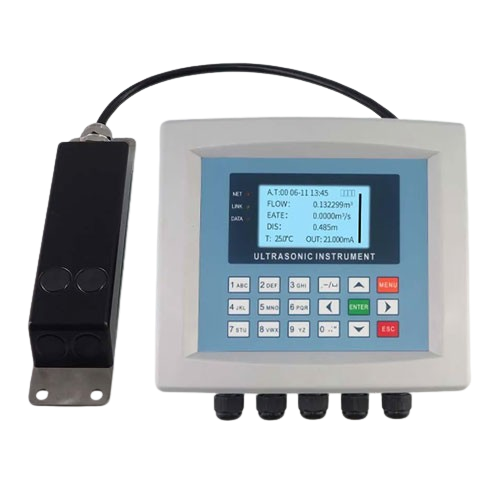

medidor ultrasonico doppler area variable

Medidor de Flujo Ultrasónico Canal Abierto – Doppler Área Variable

Name: Medidor de Flujo Ultrasónico Canal Abierto - Doppler Área Variable
SKU: 855
Availability: InStock

Medidor de Flujo Ultrasónico Caudalímetro Doppler Área Variable

El Caudalímetro Ultrasónico Doppler es un instrumento avanzado para la medición de caudal en ríos, canales abiertos y tuberías. Utiliza tecnología de detección ultrasónica que ofrece alta precisión y estabilidad, con una mínima influencia de factores ambientales. Este dispositivo no tiene piezas giratorias, lo que reduce la necesidad de mantenimiento y aumenta su fiabilidad.

Al ser un medidor de flujo de área variable tiene la ventaja de que la tubería o conducto pueden ir parcialmente llena de líquido. También tiene la capacidad de medir en aguas con residuos o desechos como lo son las aguas negras.
Es la opción ideal para mediciones en fijas, en línea y móviles.

SKU: 855 Categorías: Medidores de Flujo, Medidores de flujo ultrasónico Etiqueta: Medidor flujo ultrasonico

Descripción

PRINCIPIO DE FUNCIONAMIENTO

El caudalímetro opera bajo el efecto Doppler, utilizando la diferencia de frecuencia entre la transmisión y recepción de señales ultrasónicas para determinar la velocidad de flujo. También mide la diferencia de tiempo entre la transmisión y recepción ultrasónica para calcular el nivel del líquido, y considera el nivel de presión estática y la temperatura ambiente para corregir la velocidad de propagación ultrasónica.

CARACTERISTICAS

Materiales: Construido con acero inoxidable y plástico industrial, garantizando impermeabilidad, resistencia a la corrosión y durabilidad.
Mantenimiento: Sin piezas de desgaste, requiere menos mantenimiento y tiene un bajo coste de uso.
Precisión: Alta resolución y gran precisión de medición.
Durabilidad: La vida útil del sensor supera los 5 años.
Resistencia: No se ve afectado por reactivos químicos, viscosidad del líquido u otros factores.
Facilidad de Uso: Operación mediante teclado de 18 teclas con menús en chino e inglés.
Salidas: Salida de corriente aislada de 4~20 mA y salida de relé con función de alarma de límite superior e inferior.

ESPECIFICACIONES

Dimensiones	178×175×85mm
Peso	2,1 kg
Temperatura de Operación	-20 a 60℃
Temperatura de Almacenamiento	-40 a 80℃
Clase de Protección	IP65
Alimentación	AC 220V, DC11~28V
Consumo de Energía	5W
Menú de Funcionamiento	Funcionamiento del teclado de 18 bits
Visualización de Pantalla	LCD
Señales de Salida	Salida analógica 1ch/2ch (por defecto 1ch) 4 salidas relé Salida RS485 ModBus RTU Salida de comunicación HART (opcional)
Interfaz Eléctrica	Personalizable (110V AC por defecto)
Intervalo de caudal	0～10m/s
Resolución del caudal	0,001 m/s
Precisión del caudal	0,001m/s (cuando la velocidad <= 5m/s); 0,02m/s o 0,3% de velocidad punta real (la que sea mayor) (cuando la velocidad > 5m/s)
Rango de nivel ultrasónico	6.5m
Precisión del nivel ultrasónico	0.001m
Resolución de nivel ultrasónico	0.0005m
Rango de nivel hidrostático	0~10m
Precisión del nivel hidrostático	±0.1%FS
Resolución del nivel hidrostático	0.001m
Temperatura	-20~60℃
Instalación	Soporte especial
Material	Metal/POM/Caucho
Clase de protección	IP68
Alimentación	CC 12V/24V
Consumo de energía	<90mA durante la medición; <25mA durante el sueño
Interfaz de comunicación	RS485 Modbus
Temperatura de trabajo	-20~60℃
Presión de trabajo	Máx. 6Bar
Protección contra rayos	Cumple
Anti picos	Cumple
Supresión EMF	Cumple
