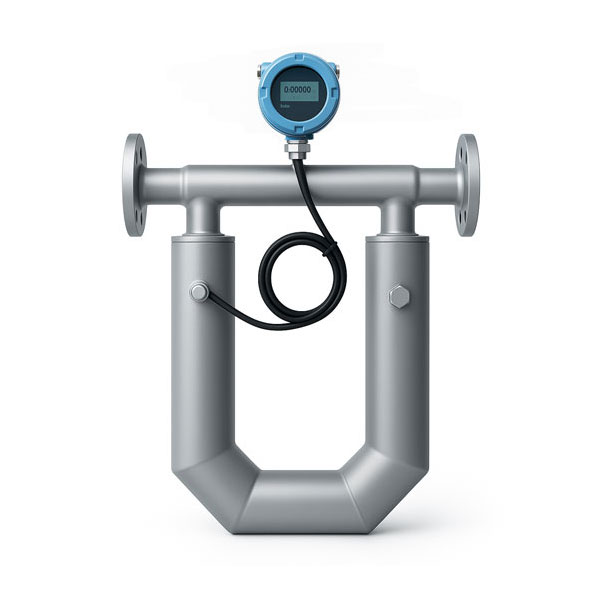

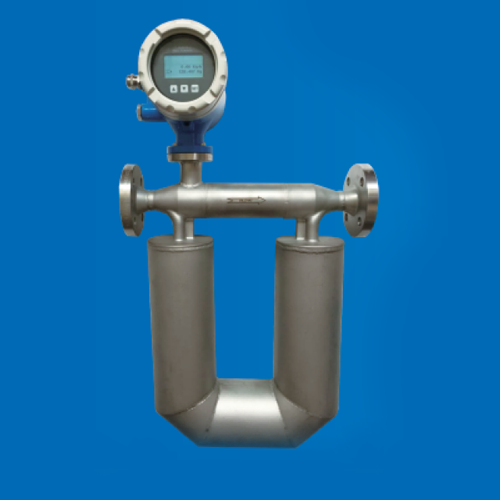

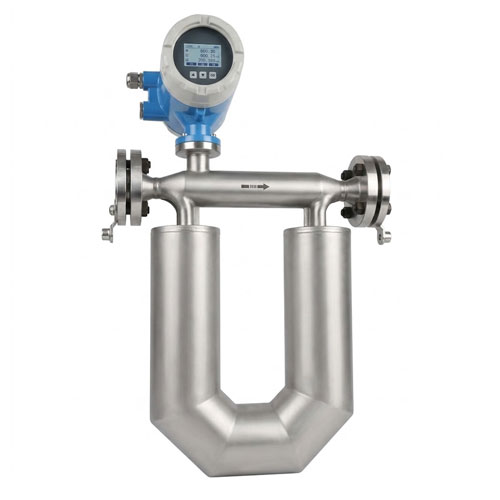

Medidor de Flujo Másico por Efecto Coriolis – Serie FE2

Name: Medidor de Flujo Másico por Efecto Coriolis – Serie FE2
Brand: AI Vortex
SKU: 822-1
Availability: InStock

Medidor de Flujo de Vortex para Líquidos, Gases, Vapores y Aire Comprimido

El medidor de flujo de vórtice produce un medidor de flujo de velocidad basado en el principio del vórtice Karman para la medición y medición de convencionales de los gases, aire comprimido, vapores y líquidos en tubería llena. El sensor de flujo de vórtice tiene una alta precisión y una relación de amplio alcance. No tiene piezas móviles en uso, lo que puede mejorar la estabilidad mecánica y reducir el mantenimiento. El vórtice casi no se ve afectado por la temperatura, la presión y la composición del medio al medir el volumen de trabajo, así que es conveniente para la producción de calibración del instrumento. Por lo tanto, el sensor de flujo de vórtice es ampliamente utilizado por su alto rendimiento y vida útil en aplicaciones especializadas.

El principio del método de vórtice Karman se basa en el desprendimiento periódico de remolinos que ocurre primero desde un lado y luego desde el otro lado de un cuerpo de farol (cuerpo de desprendimiento de vórtices), instalado perpendicularmente al eje. El desprendimiento de vórtices genera una “calle de vórtices de Karman” con condiciones de presión alternas cuya frecuencia es proporcional a la velocidad del flujo.

SKU: 822-1 Categoría: Medidores de Flujo Mecánicos Etiqueta: Detector de Gas Brand: AI Vortex

Descripción

Características principales

Medición directa de caudal másico con alta precisión (hasta ±0.1%).
Capaz de medir líquidos viscosos, lodos, mezclas bifásicas y gases densos.
Diseño sin partes móviles, con tubo de medición vibrante de baja amplitud.
Insensible a la distribución de velocidad aguas arriba o aguas abajo.
Puede medir simultáneamente densidad, temperatura y concentración.
Sin requerimientos de tramos rectos antes o después del sensor.
Bajo mantenimiento y excelente estabilidad a largo plazo.
Compatible con protocolos de comunicación RS485 y HART.

Aplicaciones típicas

Control de procesos en refinerías y plantas químicas.
Medición de dosificación de fluidos en líneas de producción.
Supervisión de inyección de productos químicos y aditivos.
Medición de gases industriales en tuberías presurizadas.
Gestión de combustibles y aceites en plantas térmicas.
Control de flujos en sistemas de distribución de agua potable.

Ventajas clave

Alta precisión y fiabilidad: incluso en condiciones cambiantes del proceso.
Versatilidad de instalación: múltiples tipos de conexión y formatos de montaje.
Amplio rango de tamaños: desde DN1 hasta DN500 mm.
Diseño resistente: acero inoxidable, titanio o Hastelloy para medios corrosivos.
Certificaciones: protección IP65/IP67 y versiones a prueba de explosión disponibles.

Especificaciones técnicas

Estándar del producto	JJG1038-2008 Coriolis mass flow meter
Medio de medición	Gas, Líquido
Parámetros de medición	Caudal másico, densidad, temperatura, caudal volumétrico, % concentración
Diámetro nominal	DN1~DN500mm
Forma de instalación	Integrado y tipo dividido
Temperatura del medio	-50 ~ +200 °C
Temperatura ambiente	-40 ~ +80 °C
Humedad ambiental	5% ~ 95%
Material del cuerpo	Acero inoxidable 304 / 316L
Material del tubo de medición	316L, Titanio (Ti), Hastelloy (HC)
Conexiones	Brida, roscado, clamp
Norma de brida	HG20592-2009 (ANSI / JIS personalizado)
Alimentación	AC85V~265V, DC18V~36V
Consumo de energía	7W (AC220V), 10W (DC18V)
Señales de salida	4-20mA (flujo o densidad), Pulso 0-2000Hz (PNP), RS485, HART
Visualización	Caudal másico y volumétrico, densidad, temperatura
Grado de precisión (líquidos)	0.2%R + Cz / 0.15%R + Cz
Grado de precisión (gases)	0.5%R + Cz / 1.0%R + Cz
Precisión densidad	Â±0.002 g/cmÂ³ (rango 0-2.000 g/cmÂ³)
Precisión temperatura	-200 ~ +350 °C
Grado de protección	IP65 / IP67
A prueba de explosión	ExdIICT1~6 / ExiaIICT1~6

Diametro nominal	Rango de flujo	Estabilidad de cero (0.2% / 0.15% / 0.1%)
DN3mm	0~120 Kg/h	0.018 / 0.012 / 0.012 Kg/h
DN6mm	0~660 Kg/h	0.10 / 0.066 / 0.066 Kg/h
DN8mm	0~1200 Kg/h	0.18 / 0.12 / 0.12 Kg/h
DN10mm	0~1800 Kg/h	0.27 / 0.18 / 0.18 Kg/h
DN15mm	0~4200 Kg/h	0.63 / 0.42 / 0.42 Kg/h
DN20mm	0~7800 Kg/h	1.17 / 0.78 / 0.78 Kg/h
DN25mm	0~13500 Kg/h	2.25 / 1.35 / 1.35 Kg/h
DN32mm	0~24000 Kg/h	3.6 / 2.4 / 2.4 Kg/h
DN40mm	0~36000 Kg/h	5.4 / 3.6 / 3.6 Kg/h
DN50mm	0~60000 Kg/h	9 / 6 / 6 Kg/h
DN80mm	0~160000 Kg/h	24 / 16 / 16 Kg/h
DN100mm	0~270000 Kg/h	40.5 / 27 / 27 Kg/h
DN150mm	0~600000 Kg/h	90 / 60 / 60 Kg/h
DN200mm	0~1,000,000 Kg/h	150 / 100 / 100 Kg/h

Para elegir el medidor de flujo correcto es de suma importancia tener la siguiente información y considerar los puntos que se detallan a continuación, de lo contrario podría tener problemas en la medición.

Datos a saber:
