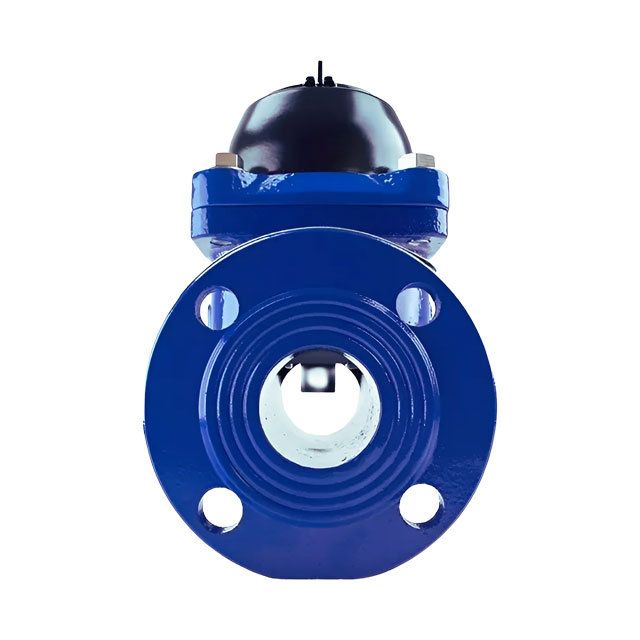

Medidor de Agua Bridado de Paletas

Name: Medidor de Agua Bridado de Paletas
SKU: LXLN
Availability: InStock

Medidor para Riego o Aguas Tratadas – LXLN

Los medidores de agua mecánicos tipo paleta son especialmente diseñados para aplicaciones de control en la agriculutra o sistemas de aguas residuales. Cuentan con paletas en la parte superior del medidor, lo que permite el paso lobre del flujo por toda la tubería. Especialmente útil para medir agua con grandes cantidades de impurezas y cuando no se requieren tecnologías más avanzadas como los medidores de flujo electromagnéticos.

Construcción robusta en hierro fundido con recubrimiento epóxico, registro herméticamente sellado y giratorio 360°, y opción a preparación para salida de pulsos para lectura remota. Conforme a ISO 4064 Clase A y PN16, con conexiones bridadas ANSI 125.

SKU: LXLN Categorías: Medidores de Flujo, Medidores de Flujo Mecánicos Etiqueta: Medidor flujo mecanico

Descripción

Características

Cuerpo: hierro fundido con recubrimiento de poliéster epóxico horneado.
Registro: hermético, carátula giratoria 360° para facilitar la lectura.
Conexión: bridas ANSI 125.
Presión nominal: 16 bar (PN16).
Lectura remota: preparación para salida de pulsos; opciones con cable y reed switch.
Módulo de medición reemplazable en campo.
Exactitud (ISO 4064 Clase A): Qmax ±2 %, Qn ±2 %, Qt ±2 %, Qmin ±5 %.

Ventajas

Integración sencilla a sistemas de telemetría/SCADA mediante salida de pulsos.
Mantenimiento ágil gracias al conjunto de medición intercambiable.
Alta durabilidad por acabados epóxicos y registro sellado.
Lectura clara con carátula orientable 360°.

Aplicaciones

Riego agrícola y distritos de riego.
Aguas tratadas y servicios municipales.
Procesos industriales con agua no potable (dentro de los límites de temperatura y materiales).

Especificaciones técnicas (rendimiento y lecturas)

Modelo	DN (mm)	Qmax (m³/h)	Qn (m³/h)	Qt (m³/h)	Qmin (m³/h)	Lectura mínima (m³)	Lectura máxima (m³)
LXLN-50	50	30	15	4.5	1.2	0.005	9 999 999
LXLN-65	65	50	25	7.5	2.0	0.005	9 999 999
LXLN-80	80	80	40	12	3.2	0.005	9 999 999
LXLN-100	100	120	60	18	4.8	0.005	9 999 999
LXLN-150	150	300	150	45	12	0.005	9 999 999
LXLN-200	200	500	250	75	20	0.005	9 999 999
LXLN-250	250	800	400	120	32	0.05	99 999 999

Exactitud (Clase A): Qmax ±2 %, Qn ±2 %, Qt ±2 %, Qmin ±5 %. Presión nominal: PN16. Versión estándar de temperatura: hasta ~60 °C; existen opciones para agua caliente.

Dimensiones y peso

Modelo	DN (mm)	L (mm)	H (mm)	Ø brida (mm)	Peso (kg)
LXLN-50	50	200	252	165	10.5
LXLN-65	65	200	262	185	12
LXLN-80	80	225	279.5	200	15.5
LXLN-100	100	250	289.5	220	17.5
LXLN-150	150	300	332.5	285	30.5
LXLN-200	200	350	386	340	44
LXLN-250	250	450	441.5	395	60

Medidas de referencia.

Opciones y salidas de pulso

AF (Estándar): preparación para salida de pulso.
AE: con cable y reed switch instalado.
AH / AQ (Agua caliente): versiones para alta temperatura; también con opción cable + reed switch.
Tipo de pulso: V = Volumen (eléctrico), F = Gasto (opto).

Recomendaciones de instalación

Considerar filtro/coladera aguas arriba para evitar obstrucciones del mecanismo por sólidos.
Respetar tramos rectos y buenas prácticas hidráulicas conforme a la aplicación.
