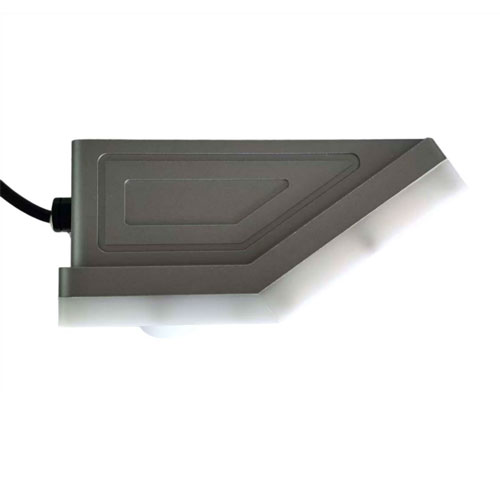

Medidor de flujo radar para canal abierto
Medidor de flujo radar sin contacto que mide la velocidad superficial y el nivel del agua, y calcula el caudal instantáneo y el volumen acumulado en canales abiertos, ríos y drenes. Se instala por encima del agua, sin obra dentro del cauce.
- Velocidad de 0.05 a 40 m/s con exactitud de ±0.01 m/s
- Nivel hasta 65 m con exactitud de ±1 mm
- Secciones rectangular, trapezoidal, en U e irregular
- Gabinete IP68, RS-485 Modbus RTU y Bluetooth
Descripción
Medidor de flujo radar sin contacto para canales abiertos
El medidor de flujo radar de Tecnometrica mide sin contacto la velocidad superficial y el nivel del agua, y con la geometría de la sección del canal calcula el caudal instantáneo y el volumen acumulado. Al instalarse por encima del agua, no le afectan sedimentos, azolve ni vegetación, y no requiere estructura aforadora ni obra dentro del cauce.
Es una solución de bajo mantenimiento para canales de riego, ríos, drenes y descargas a canal abierto, con gabinete IP68 para intemperie y comunicación Modbus RTU para su integración con pantallas, registradores o sistemas de telemetría.
¿Cómo funciona el medidor de flujo radar?

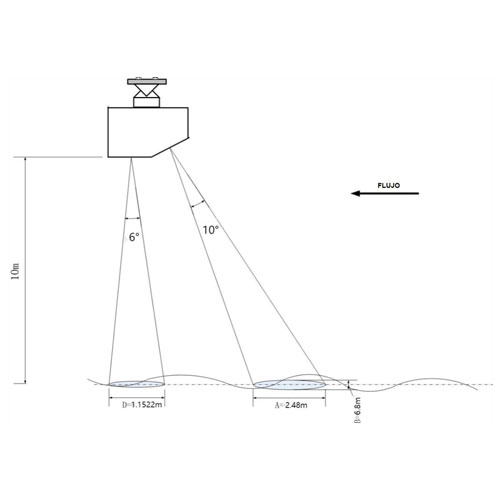

El equipo integra dos radares independientes. El radar de nivel apunta de forma perpendicular a la superficie del agua y mide el tirante. El radar de velocidad incide de forma inclinada sobre la superficie y mide su velocidad, con compensación automática del ángulo de inclinación de 0° a 80°. Con el tirante y la geometría configurada, el medidor calcula el área hidráulica y, junto con la velocidad, obtiene el caudal.
Características principales
- Medición sin contacto de velocidad superficial, nivel y caudal.
- Rango de velocidad de 0.05 a 40 m/s con exactitud de ±0.01 m/s.
- Medición de nivel hasta 65 m con exactitud de ±1 mm.
- Cálculo de caudal instantáneo y volumen acumulado.
- Seis modelos de sección: rectangular, trapezoidal, rectangular-trapezoidal, doble trapecio, en U e irregular.
- Función de supresión de interferencia por lluvia.
- Modo de ahorro de energía configurable.
- Protección contra polaridad invertida, descargas atmosféricas y sobretensión de 6000 V.
- Configuración en sitio por Bluetooth desde un teléfono móvil.
- Marca Tecnometrica.
Aplicaciones
- Canales de riego y distritos de riego.
- Ríos, arroyos y cauces naturales.
- Drenes pluviales y colectores abiertos.
- Descargas de plantas de tratamiento de agua residual a canal abierto.
- Canales de conducción de agua cruda.
- Monitoreo hidrológico y sistemas de telemetría.
Radar o ultrasónico: ¿cuál elegir?
El medidor de flujo radar mide la velocidad del agua directamente, por lo que no requiere estructura aforadora y se adapta a canales revestidos, de tierra o cauces naturales. Si su canal cuenta con canaleta Parshall o vertedor, conozca también nuestro medidor de flujo ultrasónico para canal abierto.
Especificaciones técnicas
| Modelo | TM-RFM |
| Parámetros medidos | Velocidad superficial, nivel, caudal instantáneo y volumen acumulado |
| Rango de velocidad | 0.05 a 40 m/s |
| Exactitud de velocidad | ±0.01 m/s (calibración con simulador de radar) |
| Resolución de velocidad | 1 mm/s |
| Ángulo de inclinación | 0° a 80°, con compensación automática |
| Haz de antena de velocidad | 10° × 27° |
| Alcance de nivel | Hasta 65 m |
| Exactitud de nivel | ±1 mm |
| Zona ciega de nivel | 20 cm |
| Haz de antena de nivel | 6° |
| Modelos de sección | Rectangular, trapezoidal, rectangular-trapezoidal, doble trapecio, en U e irregular |
| Tiempo de medición | 0.5 a 2.5 s |
| Comunicación | RS-485 (Modbus RTU, 9600 / 115200 baud) y Bluetooth 5.2 |
| Alimentación | 7 a 28 VDC |
| Consumo | Aprox. 120 mA a 12 VDC |
| Protección contra sobretensión | 6000 V |
| Temperatura de operación | −40 a 85 °C |
| Grado de protección | IP68 |
| Material de la carcasa | Aleación de aluminio y PBT |
| Dimensiones | 171.58 × 77.12 × 87.12 mm |
| Montaje | Soporte |
| Accesorio opcional | Pantalla remota en gabinete de acero inoxidable, alimentación 110 VAC |
| Paquete estándar | Medidor, soporte de montaje y manual de operación |
Preguntas frecuentes
¿El medidor de flujo radar necesita estar en contacto con el agua?
No. Se instala por encima del canal, sobre un puente, pasarela o estructura fija, y mide la velocidad y el nivel sin contacto. Por eso no le afectan sedimentos, azolve ni vegetación.
¿Qué tipos de canal puede medir?
Calcula el caudal en secciones rectangular, trapezoidal, rectangular-trapezoidal, de doble trapecio, en U e irregular. La geometría se configura por Bluetooth o con el software de PC.
¿Se puede integrar a un sistema de telemetría?
Sí. Entrega velocidad, nivel, caudal instantáneo y volumen acumulado por RS-485 Modbus RTU. También está disponible una pantalla remota para visualizar la medición en una caseta de control.
¿Cumple con la NMX-AA-179-SCFI-2018?
La NMX-AA-179-SCFI-2018 establece sistemas de medición específicos para canales en aprovechamientos de aguas nacionales sujetos a esta norma ante CONAGUA. El medidor de flujo radar está orientado a control operativo y a usuarios no sujetos a dicha norma. Para revisar los requisitos de su aprovechamiento, consulte nuestro verificador de cumplimiento NMX-AA-179.
