Medidor de Agua OIML R49 Electromagnético KEFD

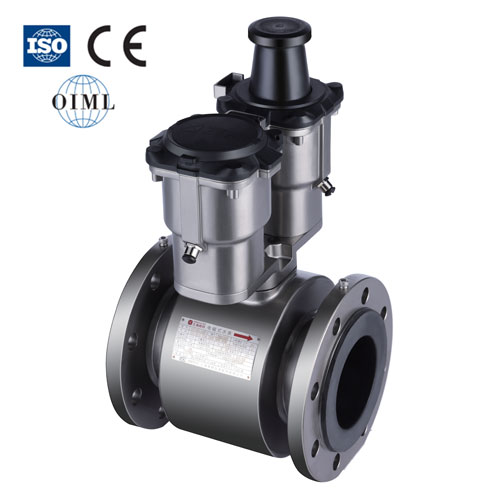

Medidor de agua OIML R49 electromagnético Shanghai Kent serie KEFD, diseñado para medición con fines de facturación, macromedición y sectorización DMA. El tipo KEFD cuenta con certificado OIML R 49/2013-B-NL1-18.02 (Países Bajos), MID, ISO 4064 y su configuración estándar corresponde a la del tipo certificado, con exactitud clase 2 en todo su rango de caudal.
- Certificación: tipo con certificado OIML R49, ISO 4064 y MID
- Exactitud: Clase 2 / R160, conforme al tipo certificado; R250, R400 y otras clases bajo pedido
- Velocidad de arranque: 5 mm/s
- Diámetros: DN40 a DN300 (1 1/2″ a 12″)
- Alimentación: batería de litio 3.6 V; externa 24 VDC recomendada con Modbus (opcional)
- Comunicación: RS-485 Modbus
- Conexión: bridas ANSI Class 150
- Protección: IP68
SKU: KEFD
Categorías: Caudalímetros Electromagnéticos, Medidores de Agua, Medidores de Flujo
Brand: Shanghai Kent
Descripción
Medidor de agua electromagnético OIML R49 para medición con fines de facturación
El medidor de agua OIML R49 Shanghai Kent serie KEFD es un medidor electromagnético diseñado específicamente para la medición de agua potable fría con fines de facturación a usuarios no residenciales, macromedición en organismos operadores y control de sectores hidrométricos (DMA). El tipo KEFD cuenta con certificado OIML R 49/2013-B-NL1-18.02, emitido en los Países Bajos, lo que lo hace apto para proyectos y licitaciones que exigen medidores con certificación OIML R49.
A diferencia de un medidor de flujo de proceso, el KEFD está concebido como instrumento de medición legal. Su configuración estándar, clase 2 / R160, corresponde a la del tipo certificado, y su exactitud se mantiene en todo el rango de caudal, incluidos los caudales mínimos donde se origina gran parte del agua no contabilizada. Su velocidad de arranque de 5 mm/s permite registrar consumos que un medidor mecánico no detecta. Para aplicaciones que requieren mayor rangeabilidad, están disponibles bajo pedido las configuraciones R250, R400 y R500.
La configuración estándar integra sensor y convertidor en un solo cuerpo con grado de protección IP68, alimentación por batería de litio de 3.6 V y comunicación RS-485 con protocolo Modbus, lo que permite su instalación en registros subterráneos o sitios sin suministro eléctrico.
¿Por qué elegir un medidor de agua con certificación OIML R49?
La Recomendación OIML R49 de la Organización Internacional de Metrología Legal establece los requisitos metrológicos y técnicos para medidores de agua potable fría y caliente. Para obtener un certificado, el tipo de medidor se somete a una evaluación independiente que incluye ensayos de exactitud a lo largo de todo el rango de caudal, así como ensayos de factores de influencia, perturbaciones electromagnéticas y durabilidad.
- Exactitud certificada, no solo declarada: el desempeño metrológico del tipo fue evaluado por una autoridad emisora del sistema de certificación OIML.
- Exactitud en caudales bajos: los errores máximos permisibles se garantizan desde el caudal mínimo Q1, no solo en la zona alta del rango.
- Estabilidad a largo plazo: sin partes móviles, el medidor no pierde exactitud por desgaste, a diferencia de los medidores mecánicos.
- Respaldo en licitaciones: el número de certificado permite acreditar el cumplimiento ante organismos operadores y autoridades que exigen OIML R49.
Comparativa medidor de agua certificado frente a medidor de flujo de proceso
| Aspecto | Medidor de agua OIML R49 (KEFD) | Medidor electromagnético de proceso |
| Propósito | Medición de agua con fines de facturación, macromedición y balance hídrico | Control y monitoreo de procesos industriales |
| Referencia metrológica | Recomendación OIML R49, certificado válido | Especificación del fabricante |
| Definición de exactitud | Errores máximos permisibles garantizados de Q1 a Q4 | Porcentaje de lectura por encima de una velocidad mínima |
| Desempeño en caudal bajo | Arranque a 5 mm/s; rangeabilidad hasta R500 bajo pedido | Variable según modelo; exactitud reducida a baja velocidad |
| Alimentación típica | Batería de litio de larga duración, con opción de alimentación externa | Alimentación eléctrica permanente |
| Protección contra manipulación | Tornillería oculta y sello de plomo | No es un requisito habitual |
Características
- Tipo con certificado OIML R 49/2013-B-NL1-18.02 (Países Bajos).
- Configuración estándar clase 2 / R160, correspondiente al tipo certificado.
- Clase 2 / R250, R400, R500 y clase 1 / R160, R250 bajo pedido.
- Velocidad de arranque de 5 mm/s para registro de consumos mínimos y fugas.
- Sin partes móviles: sin desgaste ni pérdida de exactitud por uso.
- Medición bidireccional con totalización de flujo directo e inverso.
- Instalación en cualquier orientación: horizontal, vertical o diagonal.
- Resolución del totalizador de 0.0001 m³.
- Grado de protección IP68 con doble sello O-ring para operación sumergida.
- Diseño antimanipulación con tornillería oculta, uniones selladas y sello de plomo.
- Bajo consumo energético: vida de operación superior a 3 años con batería de litio (vida teórica igual o mayor a 6 años, según régimen de comunicación).
- Cuando se utilice comunicación Modbus con consulta frecuente, se recomienda la versión con alimentación externa 3.6 V + 24 VDC para preservar la batería.
- Registro de datos cada 5 minutos y alarmas de flujo inverso, batería baja, flujo fuera de límites, tubería vacía y falla de excitación.
- Inmunidad probada a interferencia electromagnética junto a un motor de 250 kW.
- Sensor de presión integrado en el cuerpo del medidor sin perforar la tubería (opcional).
- Comunicación inalámbrica 4G o NB-IoT con reporte a plataforma en la nube (opcional).
Aplicaciones
- Medición con fines de facturación a grandes usuarios comerciales e industriales.
- Proyectos y licitaciones que exigen medidores de agua con certificación OIML R49.
- Macromedición en redes de distribución de organismos operadores de agua.
- Sectorización hidrométrica (DMA) y control de agua no contabilizada.
- Detección de fugas y consumos nocturnos mínimos.
- Medición de extracción en pozos y líneas de conducción de agua limpia.
- Medición en registros subterráneos, zonas susceptibles de inundación y sitios sin suministro eléctrico.
Especificaciones técnicas
| Fabricante | Shanghai Kent |
| Modelo | Serie KEFD |
| Certificación | Certificado OIML R 49/2013-B-NL1-18.02 (Países Bajos) |
| Normatividad de fabricación | JJG 162-2019 y GB/T 778-2018 |
| Principio de medición | Electromagnético, 4 electrodos |
| Estructura | Compacta: sensor IP68 + convertidor IP68 Remota con cable de 5 m (opcional) |
| Diámetros | DN40 a DN300 (1 1/2″ a 12″) |
| Clase de exactitud | Clase 2 / R160, conforme al tipo certificado Clase 2 / R250, R400, R500; Clase 1 / R160, R250 (bajo pedido) |
| Error máximo permisible (clase 2) | Q1 a Q2: ±5 % Q2 a Q4: ±2 % |
| Relación Q2/Q1 | 1.6 |
| Velocidad de arranque | 5 mm/s |
| Dirección de flujo | Directo e inverso |
| Orientación de instalación | Horizontal, vertical o diagonal |
| Tramo recto requerido | 5 DN aguas arriba y 3 DN aguas abajo (U5 / D3) |
| Clase de pérdida de presión | Δp 40 (0.40 bar) |
| Clase de temperatura del agua | T50 (0.1 a 50 °C) |
| Presión nominal | 1.0 MPa (10 bar) Presiones especiales bajo pedido (opcional) |
| Conexión a proceso | Bridas ANSI Class 150, acero al carbono Bridas de acero inoxidable 304; bridas GB/DIN PN10, PN16, PN25, PN40 (opcional) |
| Recubrimiento interno | Hule sanitario CR/NR |
| Electrodos | Acero inoxidable 316L, tipo fijo |
| Cuerpo del sensor | Acero al carbono Acero inoxidable (opcional) |
| Carcasa del convertidor | Acero inoxidable, doble cuerpo integrado con salida Aleación de aluminio; acero inoxidable de cuerpo sencillo sin salida (opcional) |
| Alimentación | Batería de litio 3.6 V 3.6 V + 24 VDC (9 a 32 VDC), recomendada con comunicación Modbus; 3.6 V + 85 a 265 VAC, solo versión remota; 3.6 V + energía solar (opcional) |
| Comunicación | RS-485, protocolo Modbus RS-485 protocolo propietario; 4G; NB-IoT; salida analógica 4 a 20 mA (opcional) |
| Salida de pulsos | Para calibración |
| Resolución del totalizador | 0.0001 m³ |
| Alarmas | Flujo inverso, batería baja, flujo instantáneo fuera de límites, tubería vacía, falla de excitación Presión fuera de límites, con sensor de presión (opcional) |
| Medición de presión | Sensor integrado con indicación en pantalla y transmisión por comunicación (opcional) |
| Grado de protección | IP68 |
| Clase ambiental | M1 / O (instalación en exterior); entorno electromagnético E2 |
| Temperatura ambiente | -25 a 55 °C |
| Temperatura de almacenamiento | -40 a 60 °C |
| Gabinete para convertidor remoto | Gabinete sencillo o doble para intemperie (opcional) |
| Código HS | 9026.10.00 |
Caudales por diámetro, clase 2 / R160 (configuración estándar)
| DN | Pulgadas | Q1 mínimo (m³/h) | Q2 transición (m³/h) | Q3 permanente (m³/h) | Q4 sobrecarga (m³/h) |
| 40 | 1 1/2″ | 0.16 | 0.25 | 25 | 31.25 |
| 50 | 2″ | 0.25 | 0.4 | 40 | 50 |
| 65 | 2 1/2″ | 0.4 | 0.63 | 63 | 78.75 |
| 80 | 3″ | 0.63 | 1 | 100 | 125 |
| 100 | 4″ | 1 | 1.6 | 160 | 200 |
| 125 | 5″ | 1.6 | 2.5 | 250 | 312.5 |
| 150 | 6″ | 2.5 | 4 | 400 | 500 |
| 200 | 8″ | 4 | 6.3 | 630 | 787.5 |
| 250 | 10″ | 6.3 | 10 | 1000 | 1250 |
| 300 | 12″ | 10 | 16 | 1600 | 2000 |
Caudales por diámetro, clase 2 / R250 (bajo pedido)
| DN | Pulgadas | Q1 mínimo (m³/h) | Q2 transición (m³/h) | Q3 permanente (m³/h) | Q4 sobrecarga (m³/h) |
| 40 | 1 1/2″ | 0.1 | 0.16 | 25 | 31.25 |
| 50 | 2″ | 0.16 | 0.25 | 40 | 50 |
| 65 | 2 1/2″ | 0.25 | 0.4 | 63 | 78.75 |
| 80 | 3″ | 0.4 | 0.63 | 100 | 125 |
| 100 | 4″ | 0.63 | 1 | 160 | 200 |
| 125 | 5″ | 1 | 1.6 | 250 | 312.5 |
| 150 | 6″ | 1.6 | 2.5 | 400 | 500 |
| 200 | 8″ | 2.5 | 4 | 630 | 787.5 |
| 250 | 10″ | 4 | 6.3 | 1000 | 1250 |
| 300 | 12″ | 6.3 | 10 | 1600 | 2000 |
Preguntas frecuentes
¿Qué es la certificación OIML R49?
Es la Recomendación internacional de la Organización Internacional de Metrología Legal para medidores de agua potable fría y caliente. Define clases de exactitud, rangos de caudal y los ensayos de evaluación de tipo que un medidor debe superar para obtener un certificado.
¿Qué significa el valor R en un medidor de agua?
R es la relación entre el caudal permanente Q3 y el caudal mínimo Q1. Un medidor R160 mantiene su clase de exactitud desde un caudal 160 veces menor que su caudal permanente. La configuración estándar del KEFD es R160, correspondiente al tipo certificado; para aplicaciones con consumos muy bajos están disponibles bajo pedido las configuraciones R250, R400 y R500.
¿El medidor KEFD requiere tramos rectos?
Sí. Para mantener su clase de exactitud requiere 5 diámetros de tubería recta aguas arriba y 3 diámetros aguas abajo (clase de sensibilidad al perfil de flujo U5 / D3).
¿Puede operar con alimentación externa?
Sí. Además de la batería de litio de 3.6 V, está disponible con alimentación dual 3.6 V + 24 VDC, recomendada cuando se utiliza comunicación Modbus con consulta frecuente para preservar la vida de la batería.
