8 razones por las que un medidor de flujo electromagnético no mide correctamente

El medidor de flujo electromagnético es uno de los instrumentos más fiables y de menor mantenimiento para líquidos conductivos, precisamente porque no tiene partes móviles ni obstrucciones en la tubería. Sin embargo, cuando una instalación arroja lecturas erráticas, inestables o sencillamente erróneas, casi nunca se trata de una falla del sensor: el origen está en cómo y dónde se instaló, en las condiciones eléctricas del entorno o en el estado del fluido. A continuación se detallan las ocho causas que con mayor frecuencia comprometen la exactitud de un medidor electromagnético, junto con la lógica física detrás de cada una.

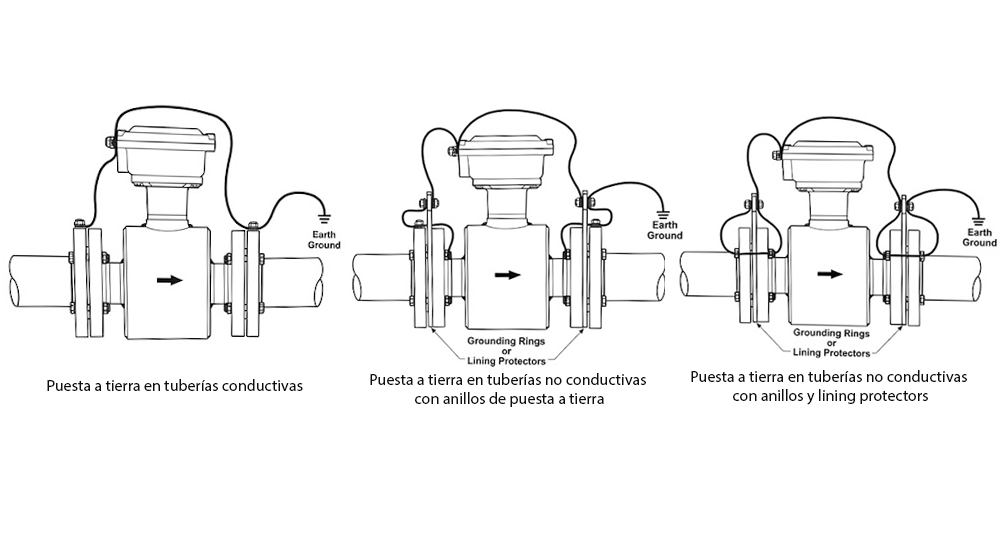

1. Puesta a tierra deficiente o ausente

Es, por amplio margen, la causa número uno de problemas en un medidor electromagnético. El principio de funcionamiento se basa en la Ley de Faraday: el líquido conductivo que atraviesa el campo magnético genera un voltaje del orden de milivoltios, proporcional a la velocidad del flujo. Esta señal es extremadamente pequeña, por lo que el medidor necesita una referencia de potencial estable y limpia para distinguirla del ruido.

Si el instrumento no comparte la misma referencia de tierra que el fluido y la tubería, las corrientes parásitas y las diferencias de potencial entre tramos de tubería se superponen a la señal de medición. El resultado son lecturas inestables, derivas o saltos sin relación con el caudal real. La solución es asegurar la continuidad eléctrica entre el fluido, el cuerpo del medidor y una tierra física dedicada, empleando anillos de tierra (grounding rings) o electrodos de tierra cuando la tubería es no conductiva (PVC, fibra de vidrio, recubrimientos internos) o cuando no puede garantizarse el contacto eléctrico con el líquido.

2. Interferencia electromagnética (EMF) y mala calidad de la energía

Dado que la señal útil es de milivoltios, cualquier campo electromagnético externo intenso puede inducir voltajes que el convertidor interpreta erróneamente como caudal. Las fuentes habituales son variadores de frecuencia (VFD), motores grandes, soldadura cercana, transformadores y cables de potencia tendidos en paralelo al cable de señal del medidor.

De forma complementaria, una alimentación eléctrica sucia —con armónicos, picos de tensión, fluctuaciones o un neutro mal referenciado— degrada la estabilidad del excitador de las bobinas y de la electrónica de medición. Para mitigarlo: separe físicamente los cables de señal de los cables de potencia, use cable apantallado con la pantalla aterrizada en un solo extremo, y alimente el instrumento desde una línea limpia y estable. En entornos con VFD, mantener una buena puesta a tierra (punto 1) es además la primera línea de defensa contra el ruido inducido.

Cuando hay problemas de armónicos, es recomendable hacer un estudio de calidad de energía por medio de un especialista, ya que es las causantes y variables pueden ser complejas.

3. Aire, gas o burbujas en el líquido

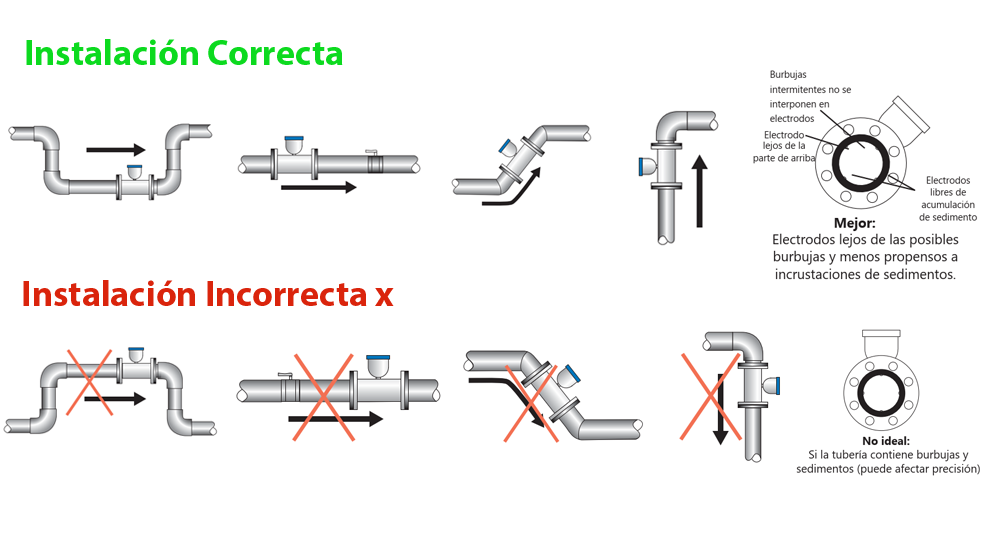

El medidor electromagnético mide la velocidad del líquido asumiendo que la sección de la tubería está completamente llena de fluido conductivo. Cualquier presencia de aire, vapor o burbujas rompe esa premisa: las burbujas no son conductivas, distorsionan el campo eléctrico que detectan los electrodos y reducen el área efectiva de conducción. El efecto típico es una sobrelectura intermitente o ruido, ya que el instrumento “ve” menos líquido del que realmente está calculando como volumen.

Si una burbuja queda atrapada justo sobre un electrodo, la señal puede perderse por completo de forma momentánea. La regla práctica es garantizar que la tubería esté siempre llena en el punto de medición y orientar la instalación para que el aire no se acumule en los electrodos.

4. Topología de la tubería: turbulencia y perfil de flujo

Para medir con exactitud, el medidor electromagnético requiere un perfil de flujo desarrollado y simétrico: la distribución de velocidades a lo largo de la sección debe ser predecible. Los codos, reducciones, válvulas parcialmente abiertas, bombas y tés inmediatamente aguas arriba del sensor generan turbulencia, remolinos (swirl) y perfiles asimétricos que sesgan la lectura, porque los electrodos muestrean una velocidad que ya no representa el promedio real de la sección.

La buena práctica establece dejar tramos rectos de tubería antes y después del medidor, típicamente del orden de 5 diámetros aguas arriba y 3 diámetros aguas abajo, aunque la cifra exacta depende del fabricante y del tipo de perturbación. Para estimar exactamente cuantos tramos rectos se requieren, se puede usar nuestra herramienta gratuita. Cuando el espacio no lo permite, deben emplearse acondicionadores de flujo. Igualmente crítico: el medidor siempre debe estar lleno, por lo que la orientación vertical con flujo ascendente es la posición más segura para evitar tanto aire atrapado como tuberías parcialmente llenas.

5. Válvulas de admisión y expulsión de aire (válvulas de aire/vacío)

Las válvulas de aire o ventosas, instaladas para admitir y expulsar aire de la línea durante el llenado, vaciado y operación, tienen un efecto directo sobre la medición si están mal ubicadas respecto al medidor. Si una válvula de admisión de aire se encuentra aguas arriba del sensor, puede introducir aire en el tramo de medición justo cuando la línea sufre una caída de presión, generando los problemas de burbujas y tubería parcialmente llena descritos en el punto 3.

La recomendación es ubicar las válvulas de aire de forma que cualquier ingreso o expulsión de aire ocurra fuera del tramo de medición, y asegurar que el medidor se mantenga en una zona de la línea que permanezca presurizada y llena bajo todas las condiciones operativas, incluyendo arranques y paros.

6. Válvulas check (válvulas de retención) mal posicionadas

Una válvula check protege contra el flujo inverso, pero su comportamiento dinámico puede afectar al medidor. Una válvula check que cierra de golpe genera transitorios de presión y golpe de ariete que perturban el flujo y pueden inducir vibración y ruido en la señal. Más relevante aún: si la válvula check está aguas abajo y permite que la columna de líquido se vacíe parcialmente cuando la línea se detiene, el medidor puede quedar con tubería no llena en el siguiente arranque.

Cuando una válvula check, de control o de aislamiento se encuentra inmediatamente aguas arriba del sensor, además introduce la turbulencia descrita en el punto 4. Por ello deben respetarse los tramos rectos también respecto a estos elementos, y verificar que ninguna válvula comprometa el llenado permanente del medidor.

7. Falta de calibración a cero (ajuste de cero) en la instalación

El ajuste de cero es un paso de puesta en marcha que se omite con demasiada frecuencia y que es indispensable. Consiste en indicar al instrumento cuál es su lectura cuando el caudal es realmente cero. Para realizarlo correctamente, la tubería debe estar completamente llena de líquido y absolutamente sin movimiento —no basta con cerrar una sola válvula; idealmente debe aislarse el tramo con válvulas aguas arriba y aguas abajo.

Si el cero no se ajusta, o se ajusta con líquido en movimiento o con tubería parcialmente vacía, el instrumento arrastrará un desplazamiento (offset) permanente en todas sus lecturas. Este error es especialmente engañoso a caudales bajos, donde un offset fijo representa un porcentaje grande de la lectura. El ajuste de cero debe hacerse siempre tras la instalación, con el fluido de proceso real y a su temperatura de operación.

8. Baja conductividad del fluido o problemas en los electrodos

El medidor electromagnético solo funciona con líquidos conductivos por encima de un umbral mínimo de conductividad (que varía según el modelo). Fluidos como agua desmineralizada, aceites, hidrocarburos o solventes no alcanzan ese umbral y no son medibles con esta tecnología. Por debajo del límite de conductividad, las lecturas se vuelven inestables o nulas.

Por otra parte, en fluidos con recubrimiento (coating), grasas o depósitos, los electrodos pueden recubrirse con una capa aislante que degrada el contacto eléctrico con el líquido y, con el tiempo, deteriora la señal. En estas aplicaciones se recomiendan electrodos de limpieza o materiales específicos, y un programa de mantenimiento que verifique el estado de los electrodos.

Lista de verificación rápida para diagnóstico

• Puesta a tierra: continuidad real entre fluido, cuerpo y tierra dedicada; anillos de tierra en tubería no conductiva.
• EMF / energía: cable de señal apantallado y separado de potencia; alimentación limpia; distancia a VFD y motores.
• Burbujas: tubería siempre llena; sin aire sobre los electrodos.
• Perfil de flujo: tramos rectos suficientes; acondicionador si es necesario; orientación vertical ascendente preferente.
• Válvulas de aire: ubicadas fuera del tramo de medición.
• Válvulas check: sin transitorios sobre el sensor; sin vaciado del tramo de medición.
• Ajuste de cero: realizado con tubería llena, fluido detenido y a temperatura de operación.
• Conductividad / electrodos: fluido por encima del umbral; electrodos sin recubrimiento aislante.

Conclusión

La gran mayoría de los problemas de exactitud en un medidor de flujo electromagnético no se resuelven reemplazando el instrumento, sino corrigiendo las condiciones de instalación y entorno: una puesta a tierra correcta, una línea eléctrica limpia, una tubería llena y sin aire, tramos rectos adecuados y un ajuste de cero bien ejecutado. Atender estos ocho puntos durante la puesta en marcha previene la mayoría de las llamadas de servicio y garantiza mediciones estables a lo largo de toda la vida útil del equipo.
