Una de las actividades frecuentes en la industria (ya sea en la farmacéutica, en la de alimentos, hospitales, agricultura, drenaje, plantas urbanas, entre otros.) Es la de medir el flujo de un líquido con precisión; esto ayuda a tener un mejor control en la producción, reducir las pérdidas y sobre todo garantizar seguridad en el área dónde se trabaja y a quienes ponen su confianza en los expertos. Para este fin los medidores de flujo ultrasónico se han vuelto indispensables ya que son instrumentos muy precisos con bajo mantenimiento y su instalación es no invasiva en algunos de los modelos.
¿Qué es un medidor de flujo ultrasónico?
Es un equipo que se basa en las ondas de sonido de alta frecuencia midiendo la velocidad de un líquido dentro de una tubería. Tomando en cuenta el tamaño de la tubería y la velocidad con la que se mueve el líquido, el equipo calcula el caudal volumétrico, en otras palabras, es la cantidad de fluido que pasa en cierto punto a determinado tiempo.
Lo más interesante es que estos dispositivos no necesitan tener contacto con el líquido que están midiendo, siendo así que reducen su mantenimiento y están sin riesgo de contaminación como lo son los modelos clamp-on, veamos los tipos de medidores:
Medidores de flujo ultrasónico
Medidor de Flujo Ultrasónico Canal Abierto – Doppler Área Variable
Medidores de flujo ultrasónico
Medidores de flujo ultrasónico
Medidores de flujo ultrasónico
Medidores de flujo ultrasónico
Medidores de flujo ultrasónico
Medidores de flujo ultrasónico
Medidores de flujo ultrasónico
Medidores In-Line (Tiempo de tránsito)

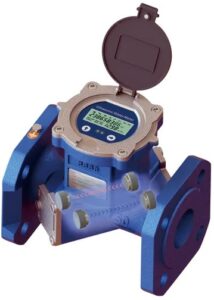

Son medidores que su instalación es directa en la tubería (roscado, bridado o inserción) por lo que el fluido pasa por un sensor, es de muy alta precisión y es perfecto para instalaciones permanentes. Hay que tomar en cuenta que es para liquido limpio y su instalación es invasiva ya que se requiere un corte de la tubería e interrumpir el flujo para poder realizar la instalación. Es muy común encontrar los medidores de flujo ultrasónico In-Line en la industria farmacéutica por su exactitud.
Medidores Clamp-On (Tiempo de tránsito)
Estos medidores tienen sensores que se colocan por fuera de la tubería, lo que llamamos no invasiva, por lo tanto no tienen contacto con el líquido. Su instalación es rápida y portátil y sin riesgo de contaminación. Su precisión es alta pero puede verse afectada con incrustaciones o líquidos sucios. Es común ver estos equipos en monitoreo temporal, hospitales o lugares donde la producción tiene que seguir sin cortes.
Ahora si te preguntas qué quiere decir Tiempo de Tránsito, imagina a dos niños jugando a la pelota y se la lanzan uno al otro, estando uno frente al otro, pero cuando el niño A lanza la pelota el viento va con la pelota y cuando el niño B lanza la pelota, la pelota va contra el viento. ¿Cuál pelota llega más rápido? Claramente la pelota que va con el viento, la diferencia entre velocidades es la que mide el dispositivo.
Medidores Doppler (Clamp-on o In-Line)
Los medidores de flujo ultrasónico Doppler se basan en el efecto doppler, qué es un fenómeno físico pero aplicado al medidor es cuando se emiten ondas ultrasónicas dentro de la tubería, las ondas se reflejan en partículas suspendidas o burbujas de gas presentes en el fluido, el medidor capta la frecuencia reflejada y la diferencia entre la frecuencia emitida y la recibida es con lo que se calcula la velocidad del flujo. Su precisión es media y su instalación variable ya que pueden estar dentro o fuera de la tubería, se usan frecuentemente en tratamientos de aguas residuales o industria minera.

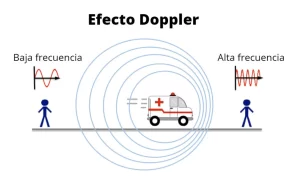

El Efecto Doppler lo podemos entender mejor con el ejemplo de la sirena de una ambulancia, el tono es diferente cuando la ambulancia esta cerca o lejos, el medidor hace un trabajo parecido con las ondas reflejadas.
Medidores de Canal Abierto

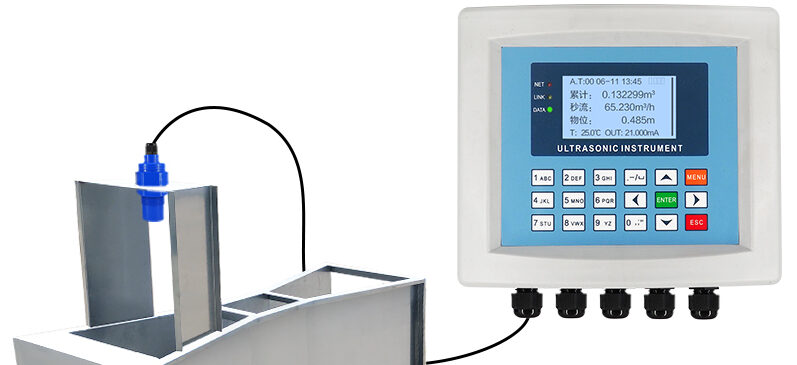

Los medidores de Canal Abierto son diseñados para ríos o canales de riego o sistemas de alcantarillado, su precisión es variable y su instalación es no invasiva, pero es específica para cada tipo de canal. Este medidor usa sensores de nivel ultrasónicos y fórmulas hidráulicas.
