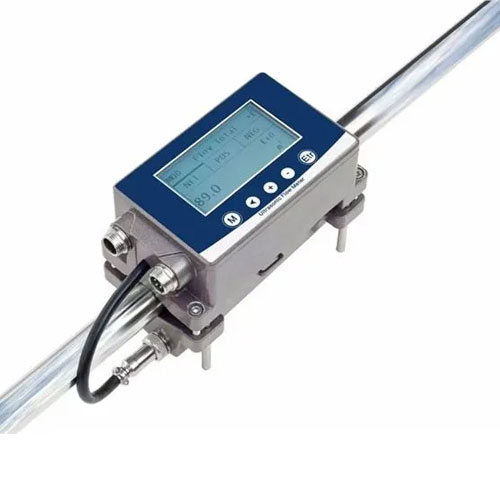

medidor de flujo ultrasonico abrazadera tubo

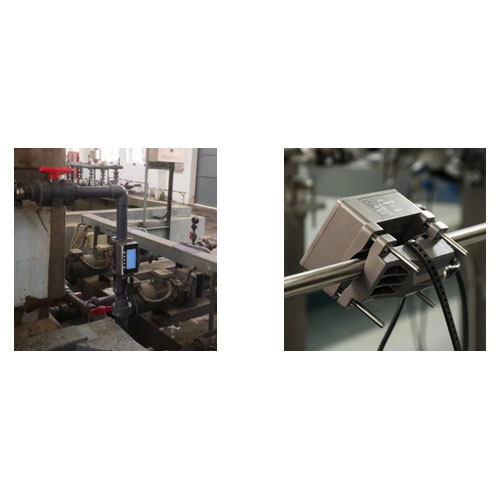

medidor de flujo ultrasonico abrazadera instalado

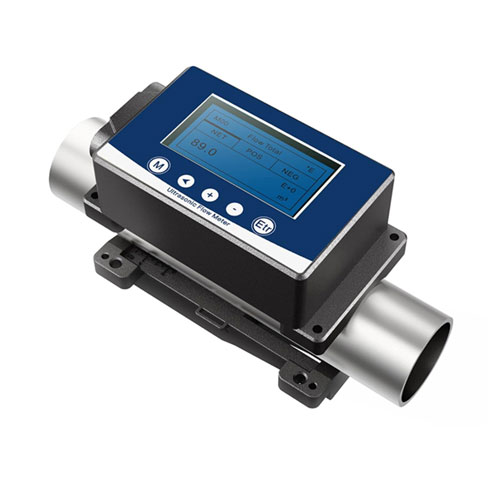

Medidor de Flujo Ultrasónico de Abrazadera F6

Medidor de Agua de Abrazadera

El Medidor de Flujo de Abrazadera F6 es un caudalímetro ultrasónico de instalación externa (integrated clamp‑on) que permite medir el caudal de líquidos sin interrumpir el flujo ni cortar la tubería. Equipado con una pantalla LCD de gran legibilidad (256 × 128), su respuesta es ajustable entre 0,5 y 60 s. Su precisión nominal es ±2 % y puede mejorar a ±1 % tras calibración.

Este flujómetro es una solución robusta, precisa y fácil de integrar para medición de caudal en tubos pequeños, sin interrupción del servicio y con posibilidades de registro histórico y adaptación como medidor energético. Su instalación rápida y transmisión de datos lo hacen ideal para usos industriales, piloto y de campo.

Disponibles de DN 15–DN 40 (Ø int. 12–40 mm) o 1/2″ a 1 1/2″

SKU: F6 Categorías: Medidores de Flujo, Medidores de flujo ultrasónico Etiqueta: Medidor flujo ultrasonico Brand: Tecnométrica

Descripción

Características Principales:

Instalación rápida y no intrusiva, sin necesidad de cortar o detener la tubería.
Pantalla LCD 256 × 128 para visualización de caudal y estado.
Diseño de transductores externos que evita pérdidas de presión o contaminación
Registro interno de datos: periodo de muestreo de 300 ms y memoria EEPROM con más de 10 años de retención.
Salidas estándar: 4–20 mA, Modbus RS‑485; opcionales: salida por pulsos y relé.
Alimentación: 10–24 V DC, consumo < 3 W, protecciones integradas
Certificación IP65 para carcaza; transductores IP68; robustez frente a vibración e impactos.

Ventajas:

No intrusivo: evita cortes de tubería, paradas prolongadas y riesgos de fugas o contaminación.
Versátil y compatible: ideal para tuberías de hierro, acero inoxidable, cobre, PVC y resinas; rangos DN15–DN40 (Ø int. 12–40 mm).
Económico: instalación sencilla que reduce costos de mano de obra y tiempo.
Calor/energía opcional: puede configurarse como medidor térmico/BTU para monitoreo energético.
Registro fiable: memoria robusta para análisis histórico y trazabilidad.
Opción de monitoreo en APP: Se puede solicitar la opción con comunicación a la app para visualización de flujo, acumulados, gráficas y descarga de datos en formato csv.

Aplicaciones recomendadas

Producción de agua potable y aguas residuales
Procesos petroquímicos y energía
Industria alimentaria y química
Monitoreo de flujo en sistemas de enfriamiento líquido para servidores y centros de datos.

Sistemas HVAC y monitorización de energía térmica (opción BTU)
Gracias a su tecnología no intrusiva, es especialmente útil en tuberías de difícil acceso o en sistemas críticos donde detener el flujo no es viable.

ESPECIFICACIONES


Rango de diámetro compatible	DN 15–DN 40 (Ø int. 12–40 mm)
Tipo de líquido	Líquidos limpios, sin sólidos o partículas
Temperatura del fluido	0 – 75 °C (sin hielo en superficie)
Precisión de medición	±2 % (±1 % con calibración)
Tiempo de respuesta	0.5–60 s (ajustable)
Periodo de almacenamiento	Registro cada 300 ms; memoria EEPROM ≥ 10 años
Salidas	4–20 mA, Modbus RS‑485; opcionales: pulso OCT / relé alarma
Alimentación	10–24 V DC; < 3 W; protección contra inversión y sobretensión
Protección del equipo	Gabinete IP65; transductores IP68
Rango ambiental	Temperatura: –10 – 60 °C sin hielo; Humedad: 35–85 % HR (sin condensación)
Resistencia mecánica	Vibración: 10–55 Hz, 1.5 mm/2h; Golpe: 100 m/s², 16 ms, 1000 impactos por eje
Materiales	Gabinete: aluminio y plásticos industriales
Longitud cable estándar	2 m; PT1000: 9 m
