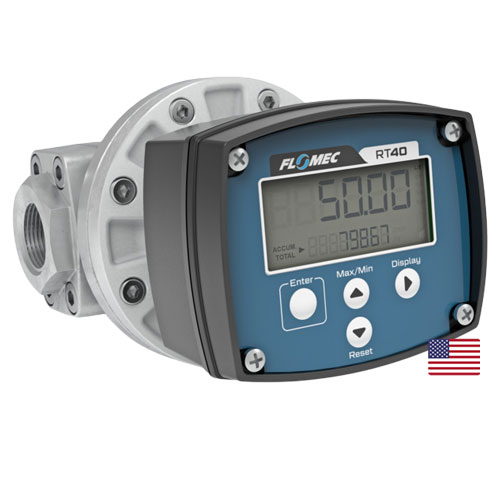

Medidor de Flujo de Engranajes Ovalados FLOMEC Serie OM
El medidor de engranajes ovalados FLOMEC Serie OM es un caudalímetro de desplazamiento positivo para la medición precisa de fluidos limpios de prácticamente cualquier viscosidad. Al ser volumétrico, su exactitud es independiente de la viscosidad y del perfil de flujo, y no requiere tramos rectos. Ideal para dosificación, químicos, aceites, fluidos viscosos y DEF/AdBlue, con solo dos partes móviles.
Descripción
Medidor de Flujo de Engranajes Ovalados FLOMEC Serie OM
La Serie OM de FLOMEC es un medidor de desplazamiento positivo que utiliza un par de engranajes ovalados para obtener una lectura volumétrica directa. Este principio ofrece alta exactitud y repetibilidad incluso en fluidos viscosos y no conductivos, donde tecnologías como la turbina o la electromagnética entregan resultados deficientes. Su diseño con solo dos partes móviles reduce el mantenimiento y prolonga la vida útil.
Características y beneficios
- Lectura volumétrica directa: exactitud independiente de la viscosidad y la densidad.
- Alta exactitud, hasta ±0.5% de la lectura (±0.2% con totalizador RT14 y corrección de no linealidad).
- Repetibilidad típica de ±0.03% de la lectura.
- No requiere acondicionamiento de flujo ni tramos rectos: instalación compacta y económica.
- Mide fluidos de alta y baja viscosidad, incluso a caudales bajos; baja caída de presión, apto para alimentación por gravedad.
- Solo dos partes móviles para mínimo mantenimiento.
- Salida de pulso en cuadratura para flujo bidireccional y detección de dirección.
- Amplia gama de materiales de cuerpo, rotores y sellos para compatibilidad química.
- Modelos con aprobación IECEx / ATEX (Exd), cFMus Clase 1 Zona 1 y NMI/NZ para venta comercial.
Aplicaciones
- Dosificación e inyección de aditivos químicos.
- Batching, mezcla y transferencia de lotes.
- Aceites y grasas lubricantes; aceites comestibles.
- Fluidos viscosos: resinas, adhesivos, glicoles y anticongelantes.
- Solventes y químicos ligeramente agresivos.
- DEF (Diesel Exhaust Fluid) / AdBlue con cuerpo PPS.
- Biocombustibles y querosina.
Capacidades y rangos de flujo
| Capacidad | Modelo | Diámetro | Rango de flujo |
| Pequeña | OM004 | 1/8″ (4 mm) | 1 – 36 L/hr (0.26 – 9.5 GPH) |
| Pequeña | OM006 | 1/4″ (6 mm) | 2 – 100 L/hr (0.5 – 27 GPH) |
| Pequeña | OM008 | 3/8″ (8 mm) | 15 – 550 L/hr (4 – 145 GPH) |
| Media | OM015 | 1/2″ (15 mm) | 1 – 40 L/min (0.26 – 10.6 GPM) |
| Media | OM025 | 1″ (25 mm) | 10 – 150 L/min (2.6 – 40 GPM) |
| Media | OM040 | 1-1/2″ (40 mm) | 15 – 250 L/min (4 – 66 GPM) |
| Media | OM050 | 2″ (50 mm) | 30 – 450 L/min con rotores SS (8 – 120 GPM); 30 – 500 L/min con rotores PPS (8 – 130 GPM) |
| Grande | OM080 / OM100 | 3″ – 4″ (80 – 100 mm) | Hasta 2,500 L/min (660 GPM) |
El caudal máximo se reduce conforme aumenta la viscosidad; consulte la guía de de-rating. Caída de presión máxima recomendada: 1 bar (14.5 psi).
Especificaciones técnicas (capacidad media)
| Tecnología | Engranajes ovalados (desplazamiento positivo) |
| Principio | Lectura volumétrica directa, independiente de viscosidad y densidad |
| Exactitud | ±0.5% de la lectura (±0.2% con totalizador RT14 y corrección de no linealidad) |
| Repetibilidad | Típica ±0.03% de la lectura |
| Material del cuerpo | Aluminio; aluminio de presión intermedia (solo OM025); acero inox 316L; acero inox 316L de presión intermedia; PPS |
| Rotores | Acero inox / cerámica-carbón; corte Keishi (alta viscosidad); PPS y PPS corte Keishi |
| Sellos (O-ring) | FKM (Viton) −15 °C; FKM encapsulado en PTFE −15 °C; Buna-N (Nitrilo) −40 °C |
| Presión máxima (aluminio) | OM015 y OM025: 68 bar (990 psi); OM040: 30 bar (435 psi); OM050: 20 bar (285 psi) |
| Presión máxima (aluminio presión intermedia) | 138 bar (2000 psi) — solo OM025 |
| Presión máxima (acero inox 316) | OM015 y OM025: 68 bar (990 psi); OM040: 30 bar (435 psi); OM050: 38 bar (550 psi) |
| Presión máxima (316L SS presión intermedia) | OM015 y OM025: 100 bar (1450 psi); OM040 y OM050: 50 bar (725 psi) |
| Temperatura de operación | −40 °C a +150 °C (consultar a fábrica para temperaturas menores) |
| Viscosidad | Fluidos limpios de prácticamente cualquier viscosidad |
| Filtración recomendada | 150 µm (100 mesh) |
| Conexiones de proceso | Roscada BSPP (ISO 228) o NPT; bridada ANSI-150/300 RF o PN16 DIN; sanitaria |
| Salidas | Reed switch, Hall effect (NPN), pulso en cuadratura (bidireccional), 4–20 mA, pulso escalado; totalizadores RT14/RT40, E018/F018 con HART, controlador de lote F130 |
| Aprobaciones | IECEx / ATEX (Exd); cFMus Clase 1 Zona 1 (USA/Canadá); NMI/NZ para venta comercial; IP66/67; CE; garantía 2 años |
| Tramos rectos | No requiere acondicionamiento de flujo |
| Compatibilidad DEF/AdBlue | Cuerpo PPS conforme a ISO 22241-2 (compatibilidad de materiales; no constituye aprobación metrológica). Los cuerpos de aluminio no son aptos para urea. |
