Medir Caudal en Canal Abierto con Equipo Portátil de Hélice
Jun
El medidor de velocidad de flujo portátil permite medir caudal en canal abierto (flujo volumétrico) utilizando el método de velocidad-área, una técnica ampliamente aceptada para ríos, canales de riego, descargas y cárcamos donde no es viable instalar un medidor en línea. A continuación explicamos paso a paso cómo aprovechar esta funcionalidad.
¿Qué es el Caudal?
El caudal (Q) representa el volumen de agua que pasa por una sección de un canal o tubería en un tiempo determinado. Se calcula mediante la fórmula:
Q = V × S
Donde V es la velocidad promedio del agua (en m/s) y S es el área de la sección transversal (en m²).
¿Por qué Medir Caudal en Canal Abierto con Equipo de Hélice?
El método velocidad-área con un molinete de hélice es robusto, no requiere obra civil y es ideal para mediciones puntuales o de verificación en campo. A diferencia de los vertederos o canales Parshall, que exigen estructuras hidráulicas fijas, el equipo portátil se traslada entre puntos de aforo y entrega resultados inmediatos, lo que lo hace adecuado para trabajos de aforo en cuencas, redes de riego y monitoreo ambiental.
Paso 1: Calcular el Área de la Sección Transversal (S)

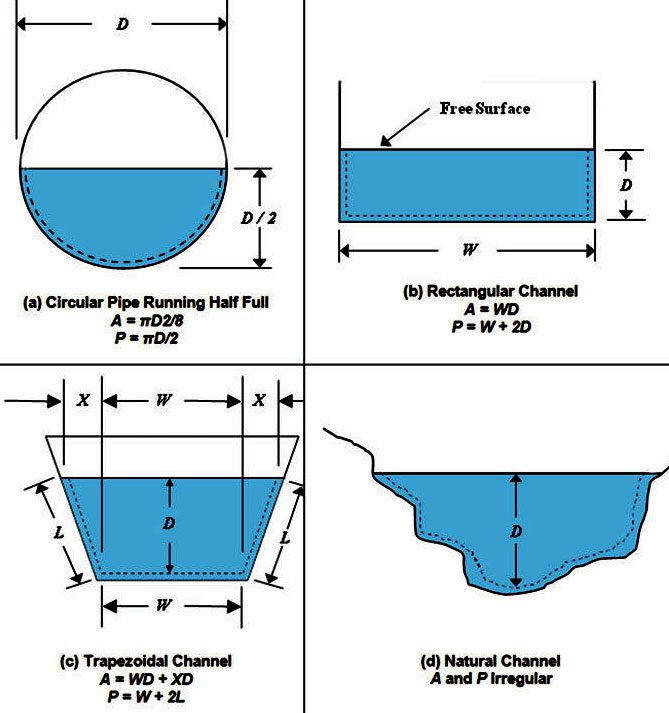

Antes de medir, necesitas conocer el área de la sección transversal del flujo. Algunos ejemplos:
– Canal rectangular: S = ancho × profundidad
– Tubería circular: S = π × (diámetro / 2)^2
– Canal trapezoidal: S = (base mayor + base menor) / 2 × profundidad
Paso 2: Configurar el Área en el medidor
- Enciende el medidor.
- Entra al menú de configuración con el botón SET.
- Busca la opción ‘AREA’.
- Ingresa el área en m² (S).
- Guarda los cambios.
Paso 3: Medir

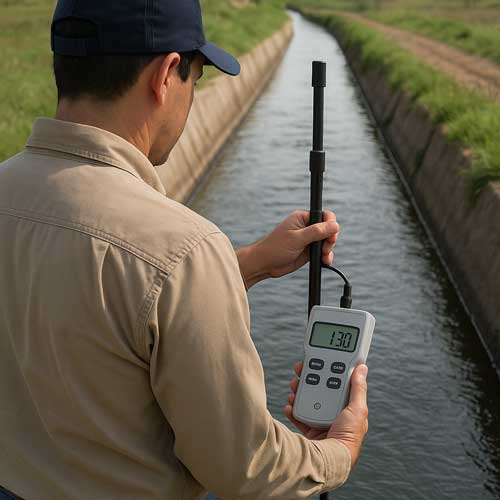

Coloca el sensor en el canal con el flujo en condiciones estables y presiona MEASURE. El equipo mostrará la velocidad (V) y el caudal (Q). Para secciones anchas o profundas, divide la sección en verticales y mide la velocidad a 0.6 de la profundidad (o promediando 0.2 y 0.8) según el método de aforo estándar.
Recomendaciones Finales
- Repite la medición en varios puntos y promedia para mayor precisión.
- Limpia el rotor tras cada uso para evitar errores por sedimentos o vegetación.
- Usa una hoja de campo para registrar las mediciones sistemáticamente.
- Verifica periódicamente la calibración de la hélice para mantener la trazabilidad de los datos.
Medir caudal en canal abierto de forma confiable depende tanto del método correcto como de un equipo bien mantenido y calibrado.
