Medidor de Calor BTU Ultrasónico 223F

Contador de Calor BTU Ultrasónico

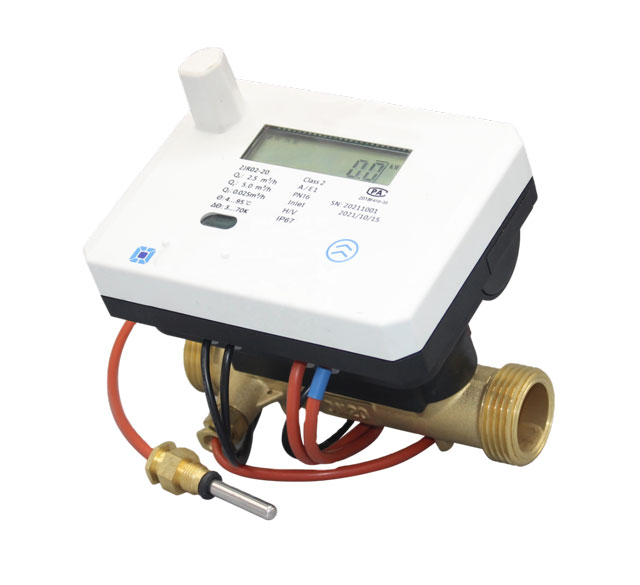

El 223F es un contador de energía térmica ultrasónico diseñado para medir con precisión la energía calor/frío intercambiada en sistemas HVAC y redes de calefacción/refrigeración. Integra transductores de flujo sin partes móviles, un par de sensores de temperatura PT1000 y una calculadora electrónica Clase 2 conforme a EN 1434, que calcula la energía a partir del caudal másico y la diferencia entálpica entre suministro y retorno. Este contador de calor cuenta con un diseño sin obstrucciones, ofrece pérdida de presión mínima, alta estabilidad y larga vida útil con alimentación por batería.





 EXCELENTE Google star 1Google star 2Google star 3Google star 4Google star 5

 4.944 reseñas
envios por dhl
garantia tecnometrica por 2 años
Soporte técnico incluido
perry PJLA
envios por dhl
garantia tecnometrica por 2 años
Soporte técnico incluido
perry PJLA
SKU: 223F Categoría:
Descripción

Características

  • Tecnología ultrasónica sin partes móviles (sin desgaste; baja pérdida de presión).
  • Clase de exactitud 2 (EN 1434) con rango dinámico 1:100.
  • Sensores de temperatura PT1000 (par de 1,5 m; longitudes personalizables).
  • Pantalla LCD de 8 dígitos con menús: HEAT/COOL, F-Temp, R-Temp, ΔT, Flowrate, SUM, SN, estado de batería y TEST.
  • Registro de datos de 18 meses (almacenamiento continuo).
  • Protección ante apagado: conserva registros y retoma medición automáticamente al energizarse.
  • Grado de protección IP67; clase ambiental A.
  • Inmunidad magnética: sin efecto de interferencia hasta 100 kA/m.
  • Comunicación cableada: M-Bus, RS-485, salida de pulsos (aislada; 1-100 L/imp; 1-100 ms programable).
  • Comunicación inalámbrica (opc.): LoRaWAN (Clase A, OTAA/ABP, TX máx. 19 dBm) y NB-IoT; envío de datos cada 24 h por defecto.
  • Protocolos: CJ/T 188, EN 1434, Modbus (personalizable).
  • Alimentación: batería de litio 3,6 VCC, >6 años de ciclo de servicio.

Ventajas

  • Medición estable y bajo consumo gracias a electrónica de precisión.
  • Higiénico y confiable: sin ángulos muertos para suciedad ni interferencias por impurezas o materiales magnéticos.
  • Instalación flexible: horizontal o vertical; en tubería de entrada (predeterminado) o retorno.
  • Mantenimiento mínimo: no hay piezas móviles; sellos con precinto de seguridad.
  • Amplio rango de aplicación: válido para calefacción y refrigeración en edificios y redes.

Aplicaciones

  • Edificios comerciales y residenciales (departamentación de energía térmica).
  • Redes de calefacción urbana y plantas centralizadas.
  • Sistemas HVAC con fan-coils, intercambiadores de placas, calderas y chillers.
  • Medición de frío/calor en hospitales, campus, hoteles e industria ligera.

Especificaciones técnicas

Diámetros nominales (DN) DN15, DN20, DN25, DN32, DN40
Conexión Roscada
Roscas por DN DN15: G 3/4 B · DN20: G 1 B · DN25: G 1 1/4 B · DN32: G 1 3/4 B · DN40: G 2 B
Longitud de instalación (L) DN15: 110 mm · DN20: 130 mm · DN25: 160 mm · DN32: 180 mm · DN40: 200 mm
Clase metrológica Clase 2 (EN 1434)
Rango dinámico de caudal 1:100 (según DN)
Pérdida de presión ≤ 0,02 MPa
Presión de trabajo máx. (MWP) 1,6 MPa
Rango de temperatura del medio 15 – 95 °C
ΔT medible 3 – 90 K
Clase ambiental A
Grado de protección IP67
Sensores de temperatura PT1000 (par; 1,5 m estándar; personalizable)
Pantalla LCD 8 dígitos con iconografía HEAT/COOL y menús de proceso
Alimentación Batería de litio 3,6 VCC
Vida útil de batería > 6 años (típico)
Registro interno 18 meses (almacenamiento continuo)
Protección de datos Conserva registros y hora tras apagado; recuperación automática al energizar
Inmunidad magnética Sin afección hasta 100 kA/m
Interfaces cableadas M-Bus (24-45 V; direccionamiento primario/secundario), RS-485, Pulso (1-100 L/imp; 1-100 ms; drenaje abierto; aislado)
Interfaces inalámbricas (opc.) LoRaWAN Clase A (OTAA/ABP; potencia TX máx. 19 dBm), NB-IoT
Protocolos CJ/T 188, EN 1434, Modbus (personalización disponible)
Orientación / Posición Horizontal o vertical; entrada (por defecto) o retorno
Rectas recomendadas ≥ 5D a la entrada y ≥ 2D a la salida
Instalación Requiere filtro y válvulas a la entrada/salida; limpieza previa de la línea

Nota sobre caudales por DN: los caudales mínimos/nominales/máximos dependen del DN y la configuración del 223F. Proporcionamos tabla de caudales y curvas Δp-Q a solicitud para selección fina de ingeniería.
