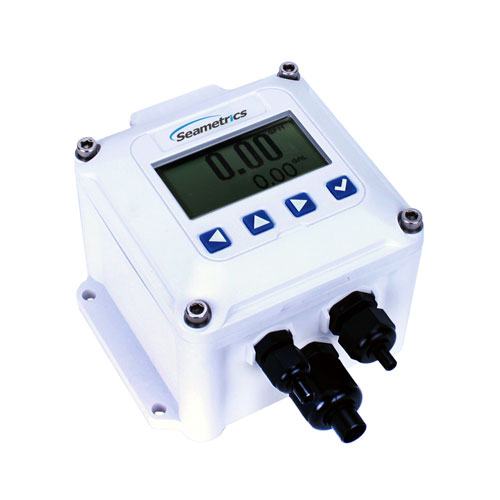

Indicador Totalizador de Flujo Seametrics FT400 Series

Los indicadores FT430, FT440 y FT450 de Seametrics son computadores de flujo basados en microcontrolador que se conectan a sensores de flujo con salida de pulsos para calcular y desplegar el caudal instantáneo y el volumen totalizado, además de generar señales de salida proporcionales al flujo. La serie ofrece tres modalidades de alimentación que cubren prácticamente cualquier instalación: el FT430 opera con fuente de corriente directa, el FT440 es un equipo a dos hilos alimentado por el propio lazo de 4-20 mA, y el FT450 funciona con batería de litio reemplazable, con una autonomía aproximada de cinco años. Los tres modelos integran gabinete plástico robusto con grado de protección NEMA 4X / IP67, memoria no volátil y protección por contraseña contra la manipulación de la configuración y del totalizador.

Las salidas de pulso y la señal analógica de 4-20 mA permiten comandar dispositivos externos como bombas dosificadoras y controles de tratamiento de agua; alternativamente, cualquier salida de pulso puede configurarse como salida de alarma de alto o bajo caudal. El indicador puede montarse de forma remota o directamente sobre el sensor de flujo, y admite registro de datos interno como opción.

Distribuidores Autorizados en México.

SKU: EX90-1 Categorías: Caudalímetros Electromagnéticos, Medidores de Flujo Brand: Seametrics

Descripción

INDICADOR TOTALIZADOR DE FLUJO SEAMETRICS FT400 SERIES FT430/440/450 – CARACTERÍSTICAS

Configuración sencilla, display de caudal de 5 dígitos con autorango y totalizador de 8 dígitos.
Tres modalidades de alimentación: corriente directa (FT430), por lazo de 4-20 mA (FT440) y por batería de litio reemplazable (FT450).
Salida analógica de 4-20 mA en el modelo FT440 para integración directa con PLC, controladores y registradores.
Salidas de pulso escalado y de paso directo (passthrough), con aislamiento galvánico en la mayoría de las salidas.
Salidas de pulso configurables como alarma de alto o bajo caudal.
Amplia selección de unidades de caudal y de volumen totalizado.
Gabinete plástico robusto NEMA 4X / IP67 para intemperie e instalaciones exigentes.
Memoria no volátil y protección por contraseña contra manipulación.
Indicador montable de forma remota o sobre el sensor de flujo; montaje en pared, panel (FT430/FT440) y montaje directo en medidor.
Registro de datos interno opcional para trazabilidad del flujo.

APLICACIONES

Tratamiento de agua.
Servicios y distribución de agua potable.
Manejo industrial de productos químicos.
Comando de bombas dosificadoras y controles de tratamiento mediante salidas de pulso y 4-20 mA.
Totalización y monitoreo de consumo en procesos industriales.

ESPECIFICACIONES

Parámetro	FT430	FT440	FT450
Tipo	Indicador alimentado por CD	Indicador / transmisor alimentado por lazo	Indicador alimentado por batería
Alimentación	7-30 Vcd, 4 mA	9-30 Vcd, 4 mA (4-20 mA en modo lazo)	Litio “C” 3.6 Vcd, reemplazable (~5 años según uso)
Display de caudal	5 dígitos, autorango	5 dígitos, autorango	5 dígitos, autorango
Display de totalizado	8 dígitos	8 dígitos	8 dígitos
Salida de pulso 1	Pulso escalado / alarma alto-bajo, optoaislada	Pulso escalado / alarma alto-bajo, optoaislada	Pulso escalado / alarma alto-bajo
Salida de pulso 2	Paso directo (passthrough)	Pulso escalado / alarma alto-bajo	Paso directo (passthrough)
Salida de lazo	No disponible	4-20 mA	No disponible
Rango Set P	0.1 – 99,999.9 unidades/pulso	0.1 – 99,999.9 unidades/pulso	0.1 – 99,999.9 unidades/pulso
Entrada	Pulso 5 V o contacto seco	Pulso 5 V o contacto seco	Sensor GMR de micropotencia (onda cuadrada)
Rango de entrada	0.75 – 2,000 Hz	0.75 – 2,000 Hz	0.75 – 550 Hz
Rango de factor K	0.001 – 999,999.999	0.001 – 999,999.999	0.001 – 999,999.999
Rango de alarma de caudal	0.1 – 99,999.9	0.1 – 99,999.9	0.1 – 99,999.9
Temperatura de operación	-5 a 55 °C (23 a 131 °F)	-5 a 55 °C (23 a 131 °F)	-5 a 55 °C (23 a 131 °F)
Temperatura de almacenamiento	-40 a 75 °C (-40 a 158 °F)	-40 a 75 °C (-40 a 158 °F)	-40 a 75 °C (-40 a 158 °F)
Grado de protección	NEMA 4X, IP67	NEMA 4X, IP67	NEMA 4X, IP67
Certificación	Marca CE	Marca CE	Marca CE
Registro de datos	Opcional	Opcional	Opcional

Detalles Adicionales:

Características eléctricas de las salidas de pulso: tipo sumidero de corriente (current sinking), 36 Vcd máx., 100 mA máx., ancho de pulso de 100 ms en la salida escalada (frecuencia máx. 6.5 Hz) y aislamiento de 300 V (150 V efectivos en el FT450 con sensores de micropotencia Seametrics).

Unidades de caudal: galones, litros, pies cúbicos, metros cúbicos, megalitros y barriles, en escalas por segundo, minuto, hora y día, además de millones de galones por día.

Unidades de volumen (totalizado): galón, galón ×1000, litros, megalitro, metro cúbico, acre-pie, pie cúbico, pie cúbico ×1000, millón de galones, acre-pulgada, onza fluida y barriles.

Ver Ficha Técnica Completa
