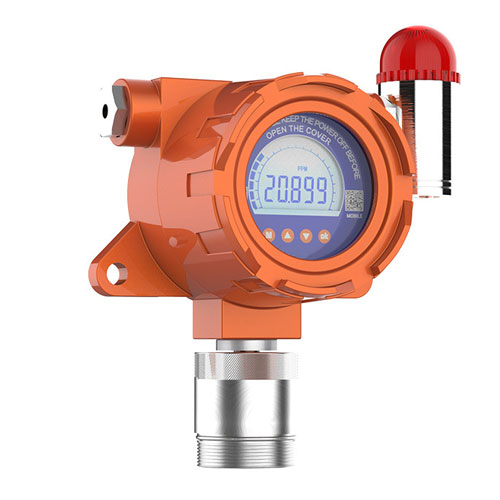

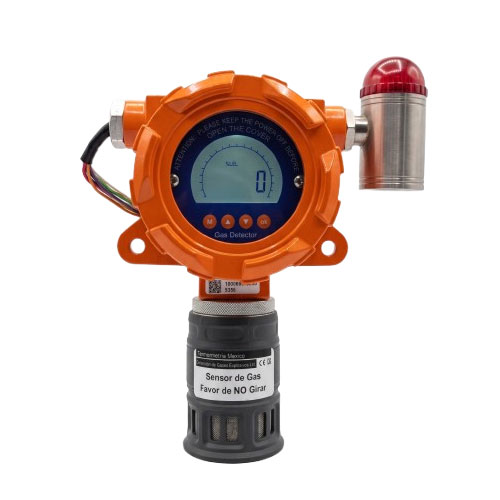

Detector de Gas Fijo ES10B – Gases Combustibles, Tóxicos y VOC

Detector y transmisor fijo de concentración de gas / Gases combustibles, tóxicos, VOC, O2 y CO2 (a elegir 1 gas por detector)

El detector de gas fijo ES10B es un transmisor de línea con pantalla LCD que mide de forma continua la concentración de gas en sitio y transmite la lectura mediante salida analógica de 4-20 mA, comunicación digital RS485 o ambas simultáneamente, además de dos relevadores pasivos para activar alarmas o equipos externos.

Su carcasa antideflagrante de aluminio con protección IP66 lo hace ideal para industrias como la petrolera, química, gas natural, metalúrgica, eléctrica, tratamiento de aguas, almacenes y cualquier instalación donde se manejen gases tóxicos, inflamables o peligrosos.

*Incluye Certificado de calibración de fábrica

SKU: ES10B Categoría: Detectores de Gas Etiqueta: Detector de Gas Brand: Tecnométrica

Descripción

CARACTERÍSTICAS DEL DETECTOR DE GAS FIJO ES10B

Pantalla LCD de lectura directa con retroiluminación de tres colores según el estado del equipo: blanco (operación normal), naranja (falla) y rojo (alarma).
Sensores inteligentes de diseño modular que simplifican el mantenimiento y el reemplazo en campo.
Calibración multipunto con compensación de temperatura para mayor exactitud de la medición.
Salida analógica de 4-20 mA (tres hilos), digital RS485 (cuatro hilos) o ambas salidas de forma simultánea.
Dos grupos de relevadores pasivos (24 VDC, 2 A) para alarma primaria (K1) y secundaria (K2).
Control remoto infrarrojo incluido: permite configurar y calibrar el equipo en zonas peligrosas sin abrir la cubierta.
Restauración de valores de fábrica con un solo botón para prevenir errores de operación.
Triple diseño impermeable y grado de protección IP66.
Múltiples principios de detección disponibles según el gas: combustión catalítica, electroquímico, fotoionización (PID), conductividad térmica e infrarrojo NDIR.
Montaje versátil: en pared, tubería horizontal o tubería vertical, con soporte y abrazadera incluidos.
Accesorios opcionales: campana de flujo, cubierta de extensión de cámara de gas en acero inoxidable 304 y alarma audiovisual.

APLICACIONES

Monitoreo continuo de gases combustibles (metano, propano, hidrógeno, GLP, solventes) en plantas industriales y almacenes.
Detección de gases tóxicos como CO, H2S, NH3, Cl2, SO2, NO2, HCN y O3 en áreas de proceso y cuartos de máquinas.
Medición de deficiencia o exceso de oxígeno (O2) en espacios confinados y cuartos de nitrógeno.
Monitoreo de CO2 en procesos de fermentación, invernaderos y sistemas de refrigeración.
Detección de compuestos orgánicos volátiles (VOC) como benceno, tolueno, xileno y acetato de etilo mediante sensor PID.
Integración a sistemas SCADA, PLC o paneles de control de gas mediante 4-20 mA o RS485.
Industrias: petrolera, química, gas natural, metalurgia, generación eléctrica, tratamiento de aguas, alimentos y bebidas, estacionamientos y almacenamiento.

ESPECIFICACIONES

Gases detectables (uno por detector)	Gases combustibles (%LEL), gases tóxicos, O2, CO2, VOC. Consultar tabla de gases disponibles
Principio de detección	Combustión catalítica, electroquímico, fotoionización (PID), conductividad térmica, infrarrojo NDIR
Precisión	±3% F.S.
Repetibilidad	±2%
Tiempo de respuesta	T90 < 30 s (gases combustibles); varía según el sensor instalado
Método de muestreo	Difusión (campana de flujo opcional para muestreo por circulación)
Alimentación	24 VDC nominal (rango de operación: 10 a 30 VDC)
Consumo	< 1.5 W (gases tóxicos); < 2.5 W (gases combustibles)
Salidas de señal	4-20 mA (tres hilos), RS485 (cuatro hilos) o ambas simultáneamente
Salidas de relevador	Dos relevadores pasivos (24 VDC, 2 A): K1 alarma primaria y K2 alarma secundaria
Pantalla	LCD con indicadores AL1/AL2, unidades %VOL, %LEL, ppm y mg/m³; retroiluminación blanca/naranja/roja
Operación	Teclado de 4 botones y control remoto infrarrojo (incluido)
Temperatura de operación	-20 °C a 50 °C (gases tóxicos); -40 °C a 70 °C (gases combustibles)
Humedad de operación	10 a 95% HR (sin condensación)
Presión de operación	86 a 106 kPa
Grado de protección	IP66
Material de la carcasa	Aleación de aluminio, diseño antideflagrante
Dimensiones	185 × 137.2 × 90.7 mm (L × A × H)
Peso	Aprox. 1.6 kg
Instalación	Montaje en pared, tubería horizontal o tubería vertical (soporte y abrazadera incluidos)
Normas de fabricación	GB15322.1-2003, GB3836.1-2010, GB3836.2-2010, GB3836.4-2010, GB12358-2006
Accesorios estándar	Control remoto infrarrojo, cubierta antipolvo con función de calibración por difusión, soporte de montaje y abrazadera
Accesorios opcionales	Campana de flujo, extensión de cámara de gas en acero inoxidable 304, alarma audiovisual (rosca G1/2 o G3/4)

GASES DETECTABLES MÁS COMUNES

Tipo	Gases y rangos típicos
Combustibles	Metano, propano, butano, hidrógeno, etanol, acetileno, GLP y más de 30 gases adicionales (0-100% LEL)
Tóxicos	CO (0-100/500/1000 ppm), H2S (0-100/1000 ppm), NH3 (0-20/100/1000 ppm), Cl2 (0-10/50/200 ppm), SO2 (0-20/2000 ppm), NO2 (0-20/2000 ppm), HCN (0-50 ppm), O3 (0-1/10/100 ppm), PH3, HCl, HF y más
Oxígeno	O2 (0-30% VOL o 0-100% VOL)
CO2	0-5000 ppm o 0-20% VOL (sensor NDIR)
VOC	Benceno, tolueno, xileno, etilbenceno, acetato de etilo, fenol y más (sensor PID, rangos de 0-20 a 0-1000 ppm)
