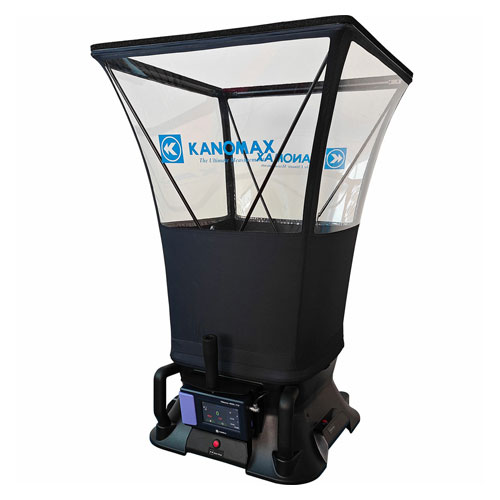

Balómetro Kanomax TABmaster 6720 con capucha de captura de flujo de aire
Kanomax

Balómetro Kanomax TABmaster 6720

    • Balómetro digital con rango de 23 a 2,531 CFM (40 a 4,300 m³/h)
    • Micromanómetro portátil removible con Bluetooth integrado
    • Capuchas intercambiables en 7 configuraciones para cualquier difusor o rejilla
    • Medición simultánea de caudal volumétrico, velocidad, temperatura y humedad
    • Medición de presión diferencial de -2,500 a 2,500 Pa con resolución de 0.001 Pa
    • Compatible con tubo de Pitot y matriz de velocidad multipunto
    • Apps disponibles: Kanomax TAB Viewer (Android/iOS) y Building Start AirNAB (iOS)
    • Instrumento aprobado HERS (Home Energy Rating System)
    • Incluye: capucha estándar 610×610 mm, maletín, cable USB, software para PC y certificado de calibración trazable NIST
    Cotiza por WhatsApp
    envios por dhl
    garantia tecnometrica por 2 años
    Soporte técnico incluido
    perry PJLA
    envios por dhl
    garantia tecnometrica por 2 años
    Soporte técnico incluido
    perry PJLA
    SKU: 6720 Categoría: Brand:
      Descripción

      Balómetro Kanomax TABmaster 6720

      El balómetro Kanomax TABmaster 6720 es un instrumento de medición de caudal volumétrico de aire diseñado para pruebas de ajuste y balanceo (TAB) en sistemas HVAC. Su capucha de captura permite tomar lecturas directas de flujo de aire en difusores de suministro, rejillas de retorno y registros de escape, sin necesidad de factores de corrección por geometría del difusor.

      El modelo 6720 equipa un micromanómetro portátil removible con conectividad Bluetooth que permite operar el balómetro como instrumento independiente para mediciones de velocidad de aire en ductos mediante tubo de Pitot, o con matriz de velocidad multipunto para obtener promedios simultáneos en secciones transversales de ducto. La medición de presión diferencial alcanza una resolución de 0.001 Pa, ideal para diagnóstico de filtros y verificación de caídas de presión en componentes HVAC.

      El TABmaster 6720 es un instrumento aprobado por HERS (Home Energy Rating System), lo que lo posiciona como herramienta de referencia para auditorías energéticas residenciales y certificaciones de eficiencia. Las calibraciones trazables NIST se realizan en las instalaciones de Kanomax USA en Andover, NJ.

      La conectividad Bluetooth permite enviar datos a smartphones y tablets mediante dos apps disponibles: Kanomax TAB Viewer (Android/iOS) para monitoreo remoto y Building Start AirNAB (iOS) para documentación y reportes directamente desde el sitio de trabajo.


      Características del Balómetro TABmaster 6720

      • Rango de caudal volumétrico de 40 a 4,300 m³/h con precisión de ±3% de lectura ± 8 m³/h
      • Compensación de presión posterior incorporada para mediciones precisas de alto caudal
      • Sensor de compensación de temperatura con rango operativo de 0 a 60 °C
      • Pantalla a color inclinable para lectura cómoda a cualquier altura
      • Indicación de dirección de flujo de aire (suministro o retorno) junto con velocidad
      • Almacenamiento de hasta 8,000 mediciones con agrupación bajo un mismo ID
      • Diseño ligero de 3.6 kg para jornadas prolongadas de medición
      • 7 configuraciones de capucha disponibles, incluyendo capucha con enderezadores de flujo
      • Instrumento aprobado HERS para auditorías de eficiencia energética
      • Certificado de calibración trazable NIST incluido

      Especificaciones Técnicas

      Parámetro Especificación
      Rango de caudal volumétrico 23 a 2,531 CFM (40 a 4,300 m³/h)
      Precisión de caudal ±3% de lectura ± 8 m³/h (para lecturas >85 m³/h)
      Resolución de caudal 1 m³/h
      Rango de velocidad (Pitot) 0.15 a 40 m/s
      Rango de velocidad (matriz) 0.15 a 15 m/s
      Precisión de velocidad ±3% de lectura ± 0.05 m/s
      Resolución de velocidad 0.01 m/s
      Rango de presión diferencial -2,500 a 2,500 Pa
      Precisión de presión ±1.5% de lectura ± 0.25 Pa
      Resolución de presión 0.001 Pa
      Rango de temperatura 0 a 60 °C (32 a 140 °F)
      Precisión de temperatura ±0.5 °C
      Resolución de temperatura 0.1 °C
      Rango de humedad 0 a 100% HR
      Precisión de humedad ±3.0% HR (10 a 90% HR)
      Resolución de humedad 0.1% HR
      Capucha estándar 610 × 610 mm (2′ × 2′)
      Capuchas opcionales 610×1220 mm, 305×1220 mm, 915×915 mm, 915×610 mm, 500×500 mm, 610×610 mm con enderezadores
      Almacenamiento 8,000 mediciones
      Interfaz USB, Bluetooth
      Apps compatibles Kanomax TAB Viewer (Android/iOS), Building Start AirNAB (iOS)
      Alimentación 4 baterías AA o adaptador AC
      Peso 3.6 kg (7.9 lbs)
      Dimensiones (cuerpo principal) 610 × 610 × 940 mm (24″ × 24″ × 37″)
      Dimensiones (micromanómetro) 86 × 188 × 41 mm (3.4″ × 7.4″ × 1.6″)
      Temperatura de operación 0 a 60 °C (32 a 140 °F)
      Temperatura de almacenamiento -2 a 70 °C (-4 a 158 °F)
      Certificaciones CE, HERS aprobado
      Garantía 1 año de fábrica + 1 año adicional Tecnometrica (2 años total)

      Aplicaciones del Balómetro en Sistemas HVAC

      • Pruebas de ajuste y balanceo (TAB) en sistemas de aire acondicionado y ventilación
      • Medición directa de caudal volumétrico en difusores de suministro y rejillas de retorno
      • Verificación de flujo de aire en salas limpias, laboratorios y hospitales
      • Medición de velocidad de aire en ductos mediante tubo de Pitot
      • Diagnóstico de filtros mediante medición de presión diferencial
      • Comisionamiento y verificación de sistemas HVAC nuevos o reconfigurados
      • Auditorías de eficiencia energética residencial (HERS)
      • Auditorías de calidad de aire interior (IAQ) en edificios comerciales e industriales

      ¿Qué es un Balómetro?

      Un balómetro —también conocido como capucha de captura de flujo de aire o campana de captura— es un instrumento de medición utilizado para determinar el caudal volumétrico de aire que entra o sale por difusores, rejillas y registros en sistemas de climatización. A diferencia de un anemómetro que mide velocidad puntual, el balómetro integra la velocidad sobre toda el área de la abertura, proporcionando directamente el volumen de aire en CFM o m³/h sin necesidad de cálculos adicionales ni factores de corrección por geometría del difusor.

      Este tipo de instrumento es esencial en trabajos de Testing, Adjusting and Balancing (TAB) donde se requiere verificar que cada zona del edificio recibe el volumen de aire de diseño especificado en los planos mecánicos.

      Incluye

      • Unidad de medición (micromanómetro modelo 6700) removible
      • Capucha estándar de 610 × 610 mm (2′ × 2′)
      • Cable de comunicación USB
      • Software de procesamiento de datos para PC
      • Manual de operación
      • Maletín de transporte
      • Certificado de calibración trazable NIST
      Información adicional
      Aplicaciones

      APLICACIONES
      • Pruebas, ajuste y balanceo de HVAC
      • Mediciones de flujo volumétrico de aire a través de los registros, difusores y rejillas.
      • Lectura directa en el suministro y el retorno del flujo de aire.
      • Medición de velocidad del aire en el ducto.
      • Revisión de defectos en filtros mediante la medición de la presión diferencial.
