¿Cómo se mide el flujo de aire correctamente?

¿Cómo se mide el flujo de aire?

En la práctica, muchas mediciones de flujo de aire presentan errores significativos. No por falta de instrumentos, sino por una mala selección del método de medición y una interpretación incorrecta de los datos.

Para medir el flujo de aire con precisión, es indispensable alinear tres variables fundamentales:

1. El punto de acceso (medición en ducto o en salida/rejilla)
2. El rango de velocidad del aire
3. La densidad del aire (presión y temperatura reales)

Cuando se ignoran estos factores y se aplica un enfoque genérico —por ejemplo, introducir un anemómetro térmico en un ducto sucio o asumir que el área física de una rejilla es el área efectiva— los errores en el cálculo del caudal pueden oscilar entre el 15% y el 30%.

En esta guía se explica cómo se mide el flujo de aire correctamente, abordando la física involucrada, el estándar ASHRAE 111 y la instrumentación adecuada para obtener resultados técnicamente confiables.

1. La base física: flujo volumétrico vs. flujo másico

Antes de seleccionar un instrumento, es necesario definir qué se desea medir. Toda medición de flujo de aire parte de la ecuación de continuidad:

Q=V×A

Donde:

• Q = Flujo volumétrico
• V= Velocidad del aire
• A= Área transversal efectiva

Tipos de flujo relevantes

Flujo volumétrico (CFM)
Mide el volumen de aire que atraviesa una sección por unidad de tiempo, sin considerar su densidad.

• Instrumento típico: anemómetro
• Aplicación: diagnósticos HVAC, condiciones térmicas estables
• Limitación: no es adecuado para cálculos energéticos precisos

Flujo másico (kg/h o lb/h)
Mide la masa real de aire, considerando cuántas moléculas se desplazan.

• Instrumentos: caudalímetros másicos térmicos o cálculo por densidad
• Aplicación: combustión, balance térmico, procesos industriales

Flujo volumétrico estandarizado (SCFM)
Expresa el flujo volumétrico corregido a condiciones estándar de presión y temperatura, permitiendo comparaciones técnicas entre sistemas.

Por qué importa la densidad
El aire es compresible: se expande al calentarse y se contrae al enfriarse. Un sistema de combustión no requiere “volumen”, sino masa de oxígeno. Ignorar este principio introduce errores críticos en cálculos de energía y eficiencia.

2. Escenario A: medición de flujo en ducto

Cuando se mide dentro de un ducto, el principal desafío es el perfil de velocidad no uniforme.

El aire no se desplaza como un bloque sólido:

• La velocidad es mayor en el centro del ducto
• Disminuye hacia las paredes por efecto de la capa límite

Medir en un solo punto conduce, inevitablemente, a errores.

Selección del sensor adecuado

Característica	Anemómetro térmico (hilo caliente)	Tubo de Pitot
Principio físico	Enfriamiento convectivo de un filamento	Diferencial de presión total y estática
Aire recomendado	Limpio, baja velocidad	Sucio, alta velocidad
Rango típico	10–600 FPM	100–3,000+ FPM
Temperatura	Limitada	Hasta > 1,000 °F
Robustez	Frágil	Alta

Conclusión práctica

• Aire limpio y bajo caudal: anemómetro térmico (hilo caliente)
• Aire sucio, caliente o industrial: tubo de Pitot (presión diferencial)

3. Medición transversal en ductos (ASHRAE 111)

Tomar una sola lectura en el centro del ducto sobreestima el flujo.
La práctica correcta es una medición transversal (traverse).

Error común: método de áreas iguales

Divide el ducto en secciones uniformes, pero sobremuestrea el núcleo central, donde la velocidad es mayor.

• Error típico: sobreestimación del 5–8%

Método recomendado: Log-Tchebycheff

Reconoce que la velocidad decrece de forma logarítmica hacia las paredes.
Concentra los puntos de medición donde ocurren los mayores gradientes de velocidad.

Advertencia sobre turbulencia

Evite mediciones cerca de:

• Codos
• Ventiladores
• Entradas o salidas

Si el flujo presenta remolinos, el tubo de Pitot subestima la presión total. En estos casos, se recomienda medir más aguas abajo o usar sensores térmicos más tolerantes al ángulo de ataque.

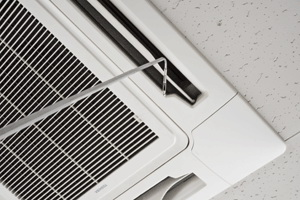

4. Escenario B: medición en rejillas y difusores

Las salidas están diseñadas para dispersar el aire, lo que genera perfiles caóticos.

Método preferido: balómetro (campana de flujo)

• Captura el 100% del aire
• Elimina cálculos de área
• Ofrece lectura directa de CFM

Recomendación clave
Utilice modelos con estabilizador o rectificador de flujo, ya que la campana introduce turbulencias que afectan la medición si no se corrigen.

Alternativa: método de barrido

Se realiza con anemómetro de veleta recorriendo la rejilla en patrón uniforme.

Error crítico: ignorar el Factor Ak

El área física (L×AL times AL×A) no es el área efectiva.
Las aletas reducen el paso real del aire entre 20% y 40%.

• Solución: usar el Factor Ak del fabricante
• Fenómeno físico: vena contracta

Ignorar este factor genera errores significativos durante el balanceo HVAC.

5. El error silencioso: ACFM vs. SCFM

La mayoría de los instrumentos miden ACFM, pero muchos procesos requieren SCFM.

Ejemplo: Ciudad de México

• Altitud: ~2,250 m
• Densidad del aire: ~77% de la estándar

Si se miden 1,000 ACFM, el equivalente es:

SCFM=1,000×0.77=770 SCFM

Error potencial: 23% si no se corrige la densidad.

Respuesta de los instrumentos

• Anemómetro térmico: subestima velocidad en aire menos denso
• Anemómetro de veleta: mide velocidad real, pero no masa

Solución técnica

Use instrumentos que integren:

• Sensor de temperatura
• Sensor de presión absoluta
• Algoritmos de compensación de densidad

6. Lista de verificación práctica

Punto de medición

• Ducto: Traverse Log-Tchebycheff
• Rejilla: Balómetro o veleta con Factor Ak

Condiciones del aire

• Limpio y < 50 °C: anemómetro térmico
• Sucio o > 50 °C: tubo de Pitot

Densidad

• Altura o aire caliente: aplicar correcciones
• Verificar compensación automática del instrumento

Conclusión

Medir el flujo de aire correctamente no depende solo del instrumento, sino de comprender la física, seleccionar el método adecuado y aplicar correcciones reales.

Cuando la medición es crítica —balanceo HVAC, eficiencia energética o procesos térmicos— la improvisación no es una opción.

Si requiere asesoría para seleccionar el instrumento adecuado, validar su método de medición o interpretar correctamente los resultados, en Tecnometrica podemos ayudarle.

Referencias

ASHRAE. (2018). ASHRAE Handbook—HVAC Systems and Equipment. American Society of Heating, Refrigerating and Air-Conditioning Engineers.

ASHRAE. (2020). Standard 111: Practices for Measurement, Testing, Adjusting, and Balancing of Building HVAC Systems. ASHRAE.

Çengel, Y. A., & Cimbala, J. M. (2018). Fluid mechanics: Fundamentals and applications (4th ed.). McGraw-Hill Education.

Fox, R. W., McDonald, A. T., & Pritchard, P. J. (2015). Introduction to fluid mechanics (8th ed.). Wiley.
