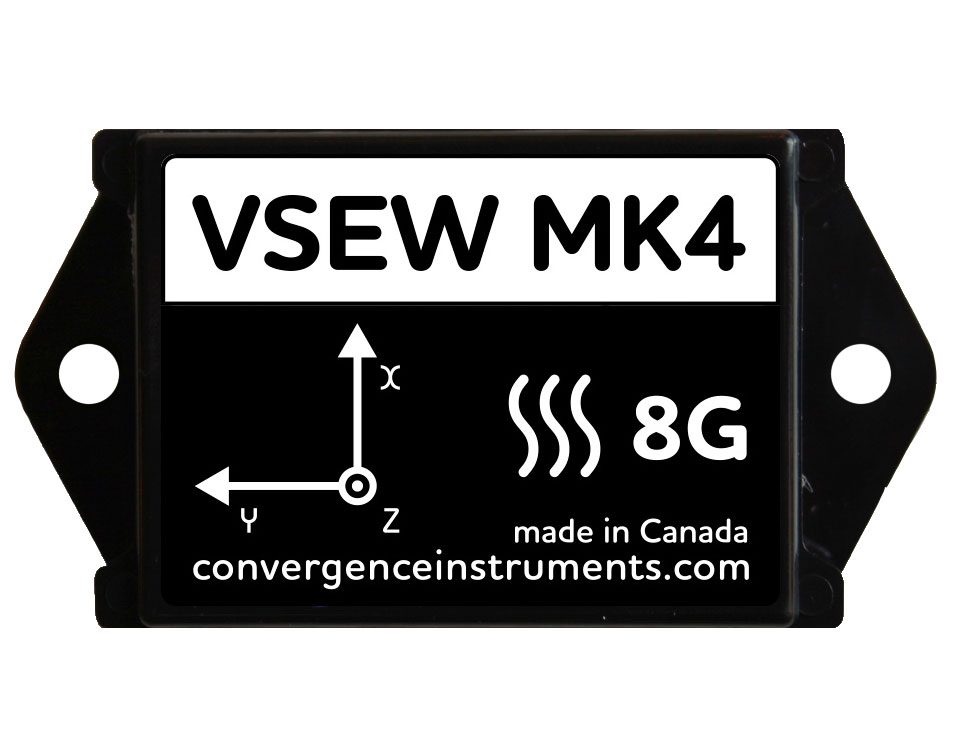

Vibrómetro Inalámbrico Data Logger VSEW mk4 8g
El vibrómetro registrador de datos de vibraciones – VSEW_mk4 – 8g es un nuevo modelo de la serie VSE de registradores de datos de vibraciones inteligentes. Puede registrar aceleraciones, vibraciones, velocidades e inclinaciones. Incluye un acelerómetro MEMS de 3 ejes, un reloj de fecha/hora preciso y una memoria de registro no volátil de 128 Mb. Dependiendo de la configuración, puede registrar señales de aceleración o velocidad y/o niveles RMS durante meses. Su reducido tamaño permite fijarlo o integrarlo en el equipo que requiera ser supervisado
Distribuidores Autorizados en México
Descripción
CARACTERISTICAS
- Enlace de puerto COM virtual que permite leer la configuración y las mediciones mediante una aplicación personalizada (NUEVO)
- Filtros y ajustes añadidos para soportar directamente la norma DIN4150-2 (NUEVO)
- Acelerómetro MEMS integral de 3 ejes
- Mide y registra en tiempo real señales brutas de aceleración o velocidad, estadísticas de aceleración o velocidad, niveles de vibración o velocidad e Inclinaciones.
- Diseño totalmente digital.
- Función de osciloscopio integrada que puede mostrar las señales de vibración o velocidad en tiempo real.
- Permite la observación de los datos registrados mientras la grabación está en curso.
- Funciona de forma autónoma, o conectado por USB o WiFi para la configuración y la transferencia de datos al PC.
- Batería interna recargable de larga duración que se recarga desde USB.
- Autocalibrado utilizando la gravedad terrestre como referencia.
- Observa y registra el 100% de las señales de aceleración (no se pierden muestras).
- ID individual personalizado editable para facilitar la gestión del instrumento.
- Caja estanca completamente sellada.
APLICACIONES
• Vigilancia de vibraciones en las obras de construcción.
• Cumplimiento de la norma DIN4150-2.
• Control sísmico a largo plazo.
• Control de la inclinación a largo plazo.
• Medición y registro a largo plazo de señales de aceleración, señales de velocidad, estadísticas de señales (picos y promedio) y niveles RMS.
• Control continuo del desgaste de maquinaria.
ESPECIFICACIONES
|
Número de ejes |
3 |
|
Sensor de aceleración |
MEMS Digital 3 ejes |
|
Gama dinámica |
+-8 gramos |
|
Límite alto de ancho de banda |
Ajustable hasta 2 kHz (@ frecuencia de muestreo de 4 kHz) |
|
Límite bajo de ancho de banda |
DC (bypass de filtro de paso alto), ajustable de 10 mHz a Fs/2 (filtro de paso alto activado) |
|
Ruido de aceleración Ejes XY (típico) |
Nota: El ruido de aceleración se ve afectado principalmente por la frecuencia de muestreo. Cuanto mayor sea la frecuencia de muestreo, mayor será el ruido., 110 μg RMS a una frecuencia de muestreo de 125 Hz, 750 μg RMS a una frecuencia de muestreo de 4 kHz |
|
Ruido de aceleración Eje Z (típico) |
Nota: El ruido de aceleración se ve afectado principalmente por la frecuencia de muestreo. Cuanto mayor sea la frecuencia de muestreo, mayor será el ruido., 110 μg RMS a una frecuencia de muestreo de 125 Hz, 750 μg RMS a una frecuencia de muestreo de 4 kHz |
|
Ruido de velocidad Ejes XY (típico) |
Nota: El ruido de velocidad se ve afectado principalmente por la frecuencia de corte de paso alto. Cuanto menor sea la frecuencia de corte, mayor será el ruido., 25 μm/s RMS @ 1 Hz de corte de paso alto, 8 μm/s RMS @ 10 Hz de corte de paso alto |
|
Velocidad Ruido Eje Z (típico) |
Nota: El ruido de velocidad se ve afectado principalmente por la frecuencia de corte de paso alto. Cuanto menor sea la frecuencia de corte, mayor será el ruido., 30 μm/s RMS @ 1 Hz de corte de paso alto, 10 μm/s RMS @ 10 Hz de corte de paso alto |
|
Ruido del ángulo de inclinación |
Nota: Medido utilizando el promedio de aceleración, con un intervalo logarítmico de 1 s, con el instrumento colocado con el eje Z vertical y los ejes X e Y horizontales, 1 E − 3° |
|
Estabilidad de la temperatura del ángulo de inclinación |
Nota: Medido utilizando el promedio de aceleración, con un intervalo logarítmico de 1 s, con el instrumento colocado con el eje Z vertical y los ejes X e Y horizontales, 0,2° en el rango de temperatura de -20 °C a 60 °C. |
|
Conectividad |
USB (interfaz de puerto Com virtual con protocolo abierto), WiFi (solo modelo “W”) |
|
Estándar de radio |
IEEE 802.11 b/g/n |
|
Certificación de radio |
FCC, IC, Japón, Corea, CE |
|
Mediciones |
Aceleración bruta (g o m/s2), velocidad bruta (m/s), valores de aceleración mínima, máxima y promedio (g o m/s2), valores de velocidad mínima, máxima y promedio (m/s), inclinaciones, mín. Nivel de vibración RMS máximo y promedio (lineal o dB, g o m/s2), nivel de velocidad RMS mínimo, máximo y promedio (lineal o dB, m/s) |
|
Correos electrónicos de alarma |
Umbral de señal de aceleración (eje X, Y, Z), Umbral de señal de velocidad (eje X, Y, Z), Umbral de nivel de aceleración RMS (eje X, Y, Z), Umbral de nivel de velocidad RMS (eje X, Y, Z), Batería |
|
Tasa de servicio de captura de señal |
100 %: no se pierden muestras |
|
Pantalla espectral |
Espectro de potencia de 3 ejes y 1024 puntos: dB o escala Lin |
|
Modos de operacion |
Inactivo (Micro-Power), Conectado por USB (Activo), Grabación (Independiente), Auto-Rec – Independiente (Inactivo cuando no hay actividad/Grabando mientras hay actividad) |
|
Precisión del reloj de muestreo |
1% |
|
Precisión del reloj de fecha y hora |
30 ppm |
|
Calibración |
Autocalibración utilizando la gravedad terrestre como referencia |
|
Tipo de Batería |
Li-Poly integral – Recargable por USB |
|
Tiempo de recarga |
2 h 30 (típico) |
|
Autonomía de la batería (carga completa) |
Hasta un año en inactividad, de 16 a 125 días durante la grabación, según la configuración |
|
Duración de la batería |
> 300 ciclos de carga/descarga |
|
Rango de temperatura |
-20°C a 60°C (-4°F a 140°F) |
|
Memoria de grabación |
Memoria flash no volátil |
|
Capacidad de la memoria de grabación |
128 Mb, (Ej: puede grabar continuamente señales sin procesar de un solo eje durante 17 min a una frecuencia de muestreo de 4 kHz), (Ej: puede grabar continuamente niveles de estadísticas completas de 3 ejes a intervalos de 1 s durante 5 días), (Ej: puede grabar continuamente Registre niveles estadísticos completos de 3 ejes en intervalos de 1 minuto durante 10 meses). |
|
Ciclos de grabación/borrado |
Más de 100 000 |
|
Retención de datos |
Más de 20 años |
|
Dimensiones |
7,62 x 3,94 x 2,06 cm (3” x 1,55” x 0,81”) |
|
Peso |
65 gramos |
|
Construcción |
Gabinete ABS integralmente encapsulado a prueba de intemperie |
|
Clasificación de protección de ingreso (IP) |
IP57: Protegido contra el polvo y la inmersión temporal en agua |
