Medidor de Nivel de Sonido Octava de Banda BSWA 308/309
Los nuevos BSWA 308/BSWA 309 son la actualización del medidor de nivel de sonido para octava de banda de nueva generación desde la base BSWA 308/309. Los nuevos tipos actualizan la arquitectura dual-core (DSP + ARM) a un solo chip ARM con unidad de punto flotante y por consiguiente actualiza todo el cálculo del punto fijo al punto flotante, lo que mejora significativamente la precisión y la estabilidad. El rediseño del circuito de interfaz analógica también reduce el piso de ruido y el rango lineal del producto. BSWA 308 es Clase 1 y BSWA 309 Es Clase 2. Ambos instrumentos han sido certificados por el CPA de China (Certification of Pattern Approval) y CMC (China Metrology Certification).
Los sonómetros BSWA integran múltiples funciones profesionales de los sonómetros en un solo dispositivo y se ofrecen en Clase 1 o Clase 2, ocatvos de banda con tercios de octavos de banda opcional y función de integración.
Descripción
Características:
• Sonómetro Clase 1 (BSWA 308) y Clase 2 (BSWA 309)
• Para cumplimiento de NOM-011-STPS-2001 / NOM-081-SEMARNAT-1994
◦ Cumplen con tolerancias en pruebas de laboratorios acreditados (Calibrable EMA)
◦ Cuenta con filtro de octavas de banda (NOM-011)
◦ Función de integración para cumplimiento completo y levantamiento más eficiente
• Cumple con IEC 61672-1:2013, ANSI S1.4-1983 y ANSI S1.43-1997
• Octava en tiempo real 1/1 y (1/3 opcional) de acuerdo con IEC 61260-1: 2014 y ANSI S1.11-2004
• Rango de linealidad: 22dBA~136dBA (BSWA 308), 25dBA~136dBA (BSWA 309)
• Rango sencillo para 123dB (BSWA 308) / 122dB (BSWA 309) rango dinámico
• Ponderación de frecuencia: A/B/C/Z. Tiempo de ponderacón: Rápido/Lento/Impulso
• 3 perfiles y 14 medidas de definición personalizada se calculan en paralelo con diferentes frecuencia / tiempo de ponderación
• Calcula el SPL, LEQ, Max, Min, Peak, SD, SEL, E
• Visualización de la curva estadística y del historial de tiempo de LN
• El usuario define la medición del período integral, período integral hasta 24 horas
• Procesador ARM de alta velocidad con FPU (unidad de punto de flotante) para lograr una amplia respuesta de frecuencia, un amplio rango dinámico y un piso de ruido bajo
• Tarjeta 4G MicroSD (tarjeta TF) de almacenamiento masivo
• Puerto de control remoto RS-232
• Mini impresora térmica para impresión de datos de medición (opcional)
• Módulo de GPS interno (opción), soporta sincronización de GPS
Aplicaciones:
• Medición de ruido básica
• Evaluación de ruido ambiental
• Control de calidad de productos
• Evaluación a ingenierías de reducción acústica y aislamiento de sonido

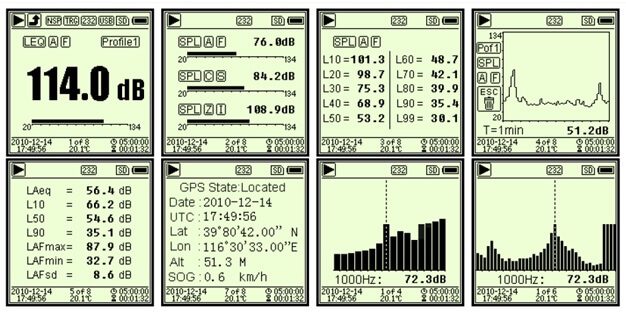

Ejemplo de pantallas:
|
Opciones |
||
|
GPS |
Tipo de receptor: 50 canales; Tiempo hasta la primera solución: Cold Start 27s, Warm Start 27s, Hot Start 1s; Sensibilidad: Tracking -161dBm, Reacquisition -160dBm, Cold Start -147dBm, Hot Start -156dBm; Precisión de posición horizontal: 2.5 m, Precisión de tiempo: 30ns, Precisión de velocidad: 0.1 m / s; Velocidad de actualización: 1Hz, Límites de operación: Dinámica≤4g, Altitud <50000m, Velocidad <500m / s |
|
|
Calibrador |
CA111, Clase 1, 94dB/114dB, 1kHz |
|
|
Impresora |
Mini impresora térmica o de matriz de puntos, puerto RS-232 |
|
Especificaciones técnicas:
MPA231T: 1/2” micrófono de medición prepolarizado, Clase 1.
Sensibilidad: 40mV/Pa.
Rango de Frecuencia: 3Hz~20kHz
|
Especificaciones |
||
|
Tipo |
BSWA 308 |
BSWA 309 |
|
Exactitud |
Clase 1 (Grupo X) |
Clase 2 (Grupo X) |
|
Estándar |
GB/T 3785.1-2010, IEC 60651:1979, IEC 60804:2000, IEC 61672-1:2013, |
|
|
Octava |
Tiempo Real 1/1 Octava: 8Hz~16kHz |
Tiempo Real 1/1 Octava: 20Hz~8kHz |
|
Micrófono Suministrado |
MPA309T: 1/2” micrófono de medición prepolarizado, Clase 2. Sens.: 40mV/Pa. Rango de Frecuencia: 20Hz~12.5kHz. |
|
|
Interfase Mic. |
Conector TNC con fuente de alimentación ICCP (4mA) |
|
|
Detector / Filtro |
Procesamiento de señal digital totalmente flotante (detector digital y filtro) |
|
|
Periodo Integral |
Integral seleccionable 1s~24h o Infinito. Repetición: 1~9999 o Infinito |
|
|
Interv. Logger |
0.1s, 0.2s, 0.5s, 1s~24h |
|
|
Funciones de Medición |
LXY(SPL), LXeq, LXYSD, LXSEL, LXE, LXYmax, LXYmin, LXPeak, LXN. Donde X es la ponderación de frecuencia: A, B, C, Z; Y es el tiempo de ponderación: F, S, I; N es el porcentaje estadístico: 1 ~ 99. 3 perfiles y 14 medidas de definición personalizada se calculan en paralelo con diferentes ponderaciones de frecuencia / tiempo |
|
|
Medición 24h |
Medición automática basada en el usuario definir fecha / hora y guardar los datos del historial |
|
|
Ponderación Frec. |
Paralelo A, B, C, Z (También se puede aplicar a 1/1 y (1/3 opcional) de octava) |
|
|
Ponderación Tiempo |
Paralelo F, S, I y detección de pico |
|
|
Ruido propio |
Sonido: 19dB(A), 25dB(C), 31dB(Z) |
Sonido: 20dB(A), 26dB(C), 31dB(Z) |
|
Límite Superior |
136dB(A) |
136dB(A) |
|
Límite Superior |
136dB(A) |
136dB(A) |
|
Frecuencia de Respuesta |
10Hz~20kHz |
20Hz~12.5kHz Le |
|
Distancia |
22dB(A)~136dB(A) |
25dB(A)~136dB(A) |
|
Rango Dinámico |
123dB (13dB(A)~136dB(A)) |
122dB (14dB(A)~136dB(A)) |
|
Rango Pico C |
47dB~139dB |
50dB~139dB |
|
Entrada Eléctrica |
Voltaje de entrada máx.: 5Vrms (7.07Vpico). Impedancia de entrada del preamplificador: >6GΩ |
|
|
Ajuste de Rango |
Rango único para cubrir todo el rango dinámico |
|
|
Resolución |
24Bits |
|
|
Muestreo |
48kHz |
|
|
Historial de Tiempo |
Visualización de la curva de ruido en dominio del tiempo. Tiempo de duración: 1min,2min,10min |
|
|
Pantalla LCD |
LCD de 160×160 con luz de fondo, contraste de 14 pasos, actualización de la pantalla de 1s |
|
|
Almacenamiento |
Tarjeta 4G MicroSD (tarjeta TF) |
|
|
Software |
Software de post-procesamiento VA-SLM puede leer, analizar y generar informes de datos |
|
|
Salida de Datos |
Conectar directamente a la computadora para leer la tarjeta de memoria (disco USB) |
|
|
Salida |
Salida análoga AC (max 5VRMS, ±15mA), Salida digital DC (10mV/dB, max 15mA), |
|
|
Alarma |
Umbral de alarma definible por usuario. LED indicador de estado de alarma |
|
|
Plantillas Configurables |
5 plantillas para guardar configuración de usuario. Guardables en tarjeta MicroSD |
|
|
Auto Encendido |
Encendido automático y medición inicial cuando hay suministro de energía disponible. Facilita la implementación. |
|
|
Fuente de Poder |
4 Baterías1.5V (LR6/AA/AM3), uso sostenible aprox. 10 horas (dependiendo de la batería). Puede conectarse a fuente de poder externa (7V~14V 500mA) y USB (5V 1A) |
|
|
RTC (Reloj en tiempo real) |
Batería de respaldo integrada es calibrada en fabrica al error <26s en 30días (<10ppm,(25±16) ºC). Puede mantener el RTC operando después de reemplazar las baterías. Sincronización de tiempo con GPS (opcional con módulo GPS) |
|
|
Idioma |
Inglés, Chino, Portugués, Español, Alemán, Francés |
|
|
Actualización de Firmware |
Actualizable por puerto USB |
|
|
Condiciones |
Temperatura: -10ºC~50ºC. Humedad: 20%~90%RH |
|
|
Temperatura TR |
Temperatura en tiempo real se despliega en la pantalla principal |
|
|
Dimensiones |
70 x 300 x 36 |
|
|
Peso |
Aprox. 620g, incluyendo 4 baterías alcalinas |
|
