Guía de Campo para Medir la Iluminación Según la NOM-025-STPS-2008
Jul
Índice
- Introducción
- 1. ¿Qué es la NOM-025-STPS-2008 y a quién aplica?
- 2. Preparativos para la medición
- 3. Consideraciones clave previas a la medición
- 4. Cómo realizar las mediciones
- 5. Análisis de los datos con la hoja de cálculo Excel
- 6. Interpretación de resultados
- 7. Reporte técnico y cumplimiento documental
- 8. Ventajas de usar la hoja Excel
- 9. Plantilla Excel
- Conclusión
Medir la Iluminación Según la NOM-025-STPS-2008 – Introducción
En México, la NOM-025-STPS-2008 establece los requisitos mínimos de iluminación en las áreas laborales, y su cumplimiento es obligatorio. A veces es retador saber cómo organizar y ejecutar los ensayos para el cumplimiento normativo.
Esta Guía para Medir la Iluminación Según la NOM-025-STPS-2008 está diseñada para ayudarte a realizar mediciones correctas en campo y a procesarlas de manera automática mediante una hoja de cálculo Excel que calcula los principales indicadores exigidos por la norma.
1. ¿Qué es la NOM-025-STPS-2008 y a quién aplica?
La NOM-025-STPS-2008 es una norma oficial mexicana que establece las condiciones de iluminación en los centros de trabajo, con el fin de garantizar que los niveles de luz sean adecuados a las tareas visuales desempeñadas. Aplica a todos los centros de trabajo del país, sin importar su giro o tamaño.
2. Preparativos para la medición

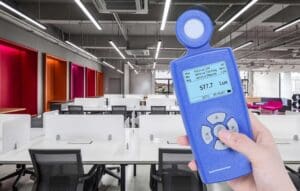

- Utiliza un luxómetro calibrado por un laboratorio acreditado ante EMA o con trazabilidad al CENAM.
- Realiza las mediciones durante el horario normal de trabajo.
- Asegúrate de que la iluminación esté en condiciones normales.
- Consulta el layout del área para definir zonas de trabajo, pasillos y zonas de almacenamiento.
3. Consideraciones clave previas a la medición
- Limpieza de luminarias: elimina polvo o suciedad acumulada.
- Ventilación de luminarias: asegura que no haya obstrucciones térmicas.
- Estabilización térmica: enciende las lámparas al menos 20 minutos antes de medir.
- Periodo de acondicionamiento: espera al menos 100 horas de operación tras instalación nueva.
- Control de deslumbramiento: evita relaciones de brillo superiores a 3:1 en plano de trabajo.
- Recopilación de información previa: tipo de luminarias, potencia, disposición, tareas visuales.

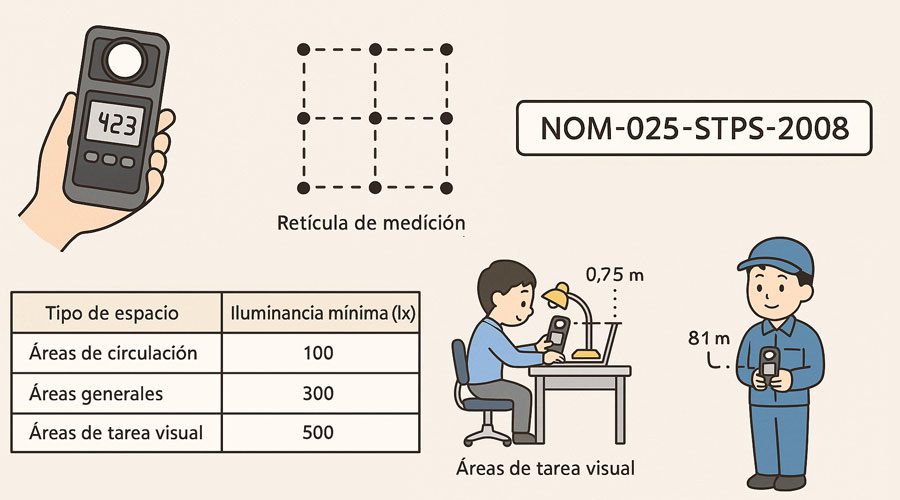

4. Cómo realizar las mediciones
- Dividir el área en una retícula: traza una cuadrícula equidistante. De 0.5 m a 2 m entre puntos.
- Ubicación del luxómetro:
- A 0.75 m sobre el piso para tareas generales.
- A nivel del piso en pasillos o tránsito.
- Sobre el plano de trabajo cuando sea posible.
- Toma de lecturas:
- Usa tripié para evitar sombra del operador.
- Evita reflejos directos.
- Mínimo 9 puntos por área (3×3).
- Registro: anota lecturas en hoja o plantilla Excel (en lux).
Valores de referencia de iluminancia:
| Área / Actividad | Iluminancia mínima (lux) |
|---|---|
| Corredores y pasillos | 100 lx |
| Almacenes | 150 lx |
| Oficinas generales | 300 lx |
| Talleres de mantenimiento | 300 – 500 lx |
| Ensambles finos | 500 lx |
| Inspección visual detallada | 750 – 1000 lx |
5. Análisis de los datos con la hoja de cálculo Excel
- Suma Cuadrática: para el promedio ponderado según la NOM.
- Luz Incidente: iluminancia efectiva sobre el plano de trabajo.
- Factor de Reflexión: ajusta si hay superficies reflectantes.
- Porcentaje de Incertidumbre: mide la confiabilidad.
- Factor de Corrección: por tipo de sensor o condiciones ambientales.
- Corrección CENAM: asegura trazabilidad metrológica.
6. Interpretación de resultados
- Compara con los valores de referencia por tipo de tarea.
- Si no cumple: verifica luminarias, distribución, limpieza, obstrucciones.
- Aplica medidas correctivas: redistribución, aumento de fuentes, cambio de equipos.
7. Reporte técnico y cumplimiento documental
El informe debe incluir:
- Descripción del entorno evaluado y plano de puntos de medición.
- Resultados con incertidumbre y factores de corrección.
- Comparación con tablas de la norma.
- Condiciones al momento de la medición.
- Certificado de calibración del luxómetro.
- Programa de mantenimiento de luminarias.
- Firma y datos del responsable técnico.
Si hay variaciones térmicas o luz natural, realizar mediciones en distintos turnos o momentos del día.
8. Ventajas de usar la hoja Excel
- Automatización de cálculos conforme a la NOM.
- Prevención de errores manuales.
- Generación rápida de reportes trazables.
- Facilidad de validación y auditoría.
9. Plantilla de Excel
La plantilla de Excel es una herramienta de gran utilidad para los levantamientos y organización de datos para los reportes. Con ella se puede generar una base cuando no se tiene una idea clara de como organizar los datos.
Al adquirir un luxómetro con nosotros, puede solicitar sin costo adicional la plantilla base para apoyarse con ella y facilitar su proceso de verificación.
Conclusión
Cumplir con la NOM-025-STPS-2008 no es solo una obligación legal, sino también una acción clave para mejorar el bienestar, eficiencia y seguridad en los centros de trabajo.
Con esta guía y la plantilla Excel que hemos desarrollado, podrás llevar a cabo mediciones confiables, trazables y alineadas con los criterios técnicos más exigentes.
Para cotizar luxómetros que cumplan con la norma Contáctanos en Tecnométrica.
